21、RocketMQ 源码解析 - 延迟消息
版本
基于rocketmq-all-4.3.1版本；
延迟消息
1、 RocketMQ支持发送延迟消息，但不支持任意时间的延迟消息的设置，仅支持内置预设值的延迟时间间隔的延迟消息Broker内部使用SCHEDULE_TOPIC_XXXX主题所有的延迟消息，根据延迟的level的个数，创建对应数量的ConsumeQueue，在创建ConsumeQueue时将其tagCode保存消息需要投递的时间通过定时任务扫描ConsumeQueue，将满足条件的消息重新投递到原始的Topic中，这样消费者就可以消费了；
2、 预设值的延迟时间间隔为：1s、5s、10s、30s、1m、2m、3m、4m、5m、6m、7m、8m、9m、10m、20m、30m、1h、2h；
3、 延迟消息的ConsumeQueue存储的tagsCode与普通消息不同；
- 延时消息的tagCode:存储的是消息到期的时间
- 非延时消息的tagCode: tags字符串的hashCode

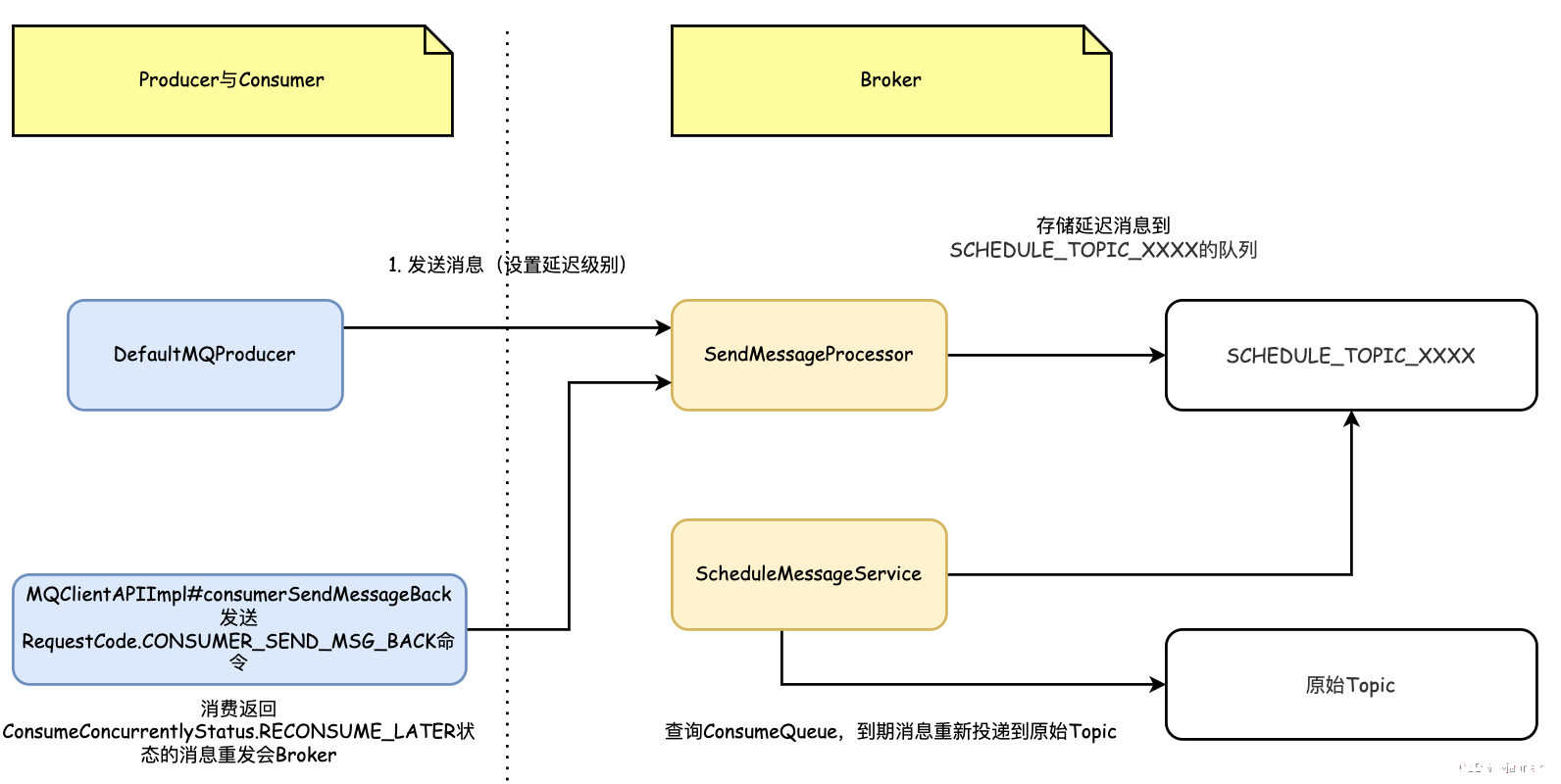

4、 延迟消息整体交互图；
发送延迟消息
1、 Producer发送延迟消息与普通发送没有太大区别，只需要设置延迟一个级别即可延迟级别并不是时间，只是一个数字，如果超过最大值，则会被重置为最大值；
Message message = new Message(topic, tag, keys, msg.getBytes(RemotingHelper.DEFAULT_CHARSET));
//messageDelayLevel=1s 5s 10s 30s 1m 2m 3m 4m 5m 6m 7m 8m 9m 10m 20m 30m 1h 2h
//这里就表示10s
message.setDelayTimeLevel(3);
- Message#setDelayTimeLevel的实现可以看到，是向消息扩展属性中添加一个DELAY属性
public static final String PROPERTY_DELAY_TIME_LEVEL = "DELAY";
public void setDelayTimeLevel(int level) {
this.putProperty(MessageConst.PROPERTY_DELAY_TIME_LEVEL, String.valueOf(level));
}
3、 Consumer提供消息重试的，在并发模式消费消费失败的情况下，可以返回一个枚举值ConsumeConcurrentlyStatus.RECONSUME_LATER，那么消息之后将会进行重试默认会进行重试16次，消息重试Consumer发送的延迟时间间隔为：10s、30s、1m、2m、3m、4m、5m、6m、7m、8m、9m、10m、20m、30m、1h、2h即消息重试的16个级别，即重试16次；
SendMessageProcessor#consumerSendMsgBack
if (0 == delayLevel) {
//从10ms开始
delayLevel = 3 + msgExt.getReconsumeTimes();
}
msgExt.setDelayTimeLevel(delayLevel);
Broker处理延迟消息
Broker端接收处理与普通消息没有区别，只是在存储的时候有一些不同。CommitLog#putMessage对于延迟消息做了相关处理
- 将消息的Topic更改为延迟消息特定的主题
SCHEDULE_TOPIC_XXXX，根据延迟级别获取queueId（等于delayLevel-1） - 将原始Topic、Queue备份在消息的扩展属性中(为了后续恢复原始，能被消费)
- 保存消息到CommitLog中，异步生成ConsumeQueue和indexFile，这个和普通消息没什么区别
final int tranType = MessageSysFlag.getTransactionValue(msg.getSysFlag());
// 事务prepare消息不支持延迟消息
if (tranType == MessageSysFlag.TRANSACTION_NOT_TYPE
|| tranType == MessageSysFlag.TRANSACTION_COMMIT_TYPE) {
// Delay Delivery 0表示不延迟，大于0表示特定的延迟级别
if (msg.getDelayTimeLevel() > 0) {
if (msg.getDelayTimeLevel() > this.defaultMessageStore.getScheduleMessageService().getMaxDelayLevel()) {
msg.setDelayTimeLevel(this.defaultMessageStore.getScheduleMessageService().getMaxDelayLevel());
}
//延迟投递消息的topic
topic = ScheduleMessageService.SCHEDULE_TOPIC;
//根据延迟级别获取queueId（等于delayLevel - 1）
queueId = ScheduleMessageService.delayLevel2QueueId(msg.getDelayTimeLevel());
// Backup real topic, queueId
//存入真实的topic和queueId存入消息属性中
MessageAccessor.putProperty(msg, MessageConst.PROPERTY_REAL_TOPIC, msg.getTopic());
MessageAccessor.putProperty(msg, MessageConst.PROPERTY_REAL_QUEUE_ID, String.valueOf(msg.getQueueId()));
msg.setPropertiesString(MessageDecoder.messageProperties2String(msg.getProperties()));
//更改Topic和queueId
msg.setTopic(topic);
msg.setQueueId(queueId);
}
}
- 执行异步转发创建ConsumeQueue时，会对延迟消息进行单独处理。CommitLog#checkMessageAndReturnSize对延迟消息的特殊处理如下。这里将具体的时间保存在ConsumeQueue的TagCode（不再是Tag的hash，而是投递时间ms）好处是不需要再去检查CommitLog文件，定时任务只需要检查ConsumeQueue即可，这样可以大大提高效率。如果满足条件，再去查询CommitLog将消息投递出去
// Timing message processing
{
String t = propertiesMap.get(MessageConst.PROPERTY_DELAY_TIME_LEVEL);
if (ScheduleMessageService.SCHEDULE_TOPIC.equals(topic) && t != null) {
int delayLevel = Integer.parseInt(t);
// 如果延迟级别边界溢出，则重置为最大
if (delayLevel > this.defaultMessageStore.getScheduleMessageService().getMaxDelayLevel()) {
delayLevel = this.defaultMessageStore.getScheduleMessageService().getMaxDelayLevel();
}
if (delayLevel > 0) {
// 计算具体的投递时间，并将改时间保存在ConsumeQueue的tagCode中
// 投递时间=消息存储时间(storeTimestamp) + 延迟级别对应的时间
tagsCode = this.defaultMessageStore.getScheduleMessageService().computeDeliverTimestamp(delayLevel,
storeTimestamp);
}
}
}
Broker延迟消息投递
1、 RocketMQ通过ScheduleMessageService定时扫描ConsumeQueue来判断消息是否需要被投递；
public class ScheduleMessageService extends ConfigManager {
private static final InternalLogger log = InternalLoggerFactory.getLogger(LoggerName.STORE_LOGGER_NAME);
// 内置的Topic，用于保存所有的定时消息
public static final String SCHEDULE_TOPIC = "SCHEDULE_TOPIC_XXXX";
// 第一次执行定时任务的延迟时间
private static final long FIRST_DELAY_TIME = 1000L;
// 第一次以后定时任务的检查间隔时间，默认100ms
private static final long DELAY_FOR_A_WHILE = 100L;
// 延迟消息投递失败，默认10s后再次重新投递
private static final long DELAY_FOR_A_PERIOD = 10000L;
// 延迟级别和延迟时间的映射关系
private final ConcurrentMap<Integer /* level */, Long/* delay timeMillis */> delayLevelTable =
new ConcurrentHashMap<Integer, Long>(32);
// 延迟级别与消费偏移量的关系
private final ConcurrentMap<Integer /* level */, Long/* offset */> offsetTable =
new ConcurrentHashMap<Integer, Long>(32);
// 定时线程
private final Timer timer = new Timer("ScheduleMessageTimerThread", true);
...省略...
}
- DefaultMessageStore#start 启动时会调用ScheduleMessageService#start，启动延迟消息投递线程以及延迟消息偏移量持久化线程
public void start() {
// 每个延迟级别都有一个独立的定时任务
for (Map.Entry<Integer, Long> entry : this.delayLevelTable.entrySet()) {
// 延迟级别
Integer level = entry.getKey();
// 延迟时间
Long timeDelay = entry.getValue();
// 延迟级别对应的ConsumeQueue的偏移量，从此点开始扫描
Long offset = this.offsetTable.get(level);
if (null == offset) {
offset = 0L;
}
// 延迟时间
if (timeDelay != null) {
// 从现在起过FIRST_DELAY_TIME毫秒(1000)仅执行一次
this.timer.schedule(new DeliverDelayedMessageTimerTask(level, offset), FIRST_DELAY_TIME);
}
}
this.timer.scheduleAtFixedRate(new TimerTask() {
@Override
public void run() {
try {
ScheduleMessageService.this.persist();
} catch (Throwable e) {
log.error("scheduleAtFixedRate flush exception", e);
}
}
}, 10000, this.defaultMessageStore.getMessageStoreConfig().getFlushDelayOffsetInterval());
}
- ScheduleMessageService.DeliverDelayedMessageTimerTask#DeliverDelayedMessageTimerTask检查队列中没有投递的第一条消息，如果这条消息没有到期，则之后所有的消息都不会进行检查。如果到期了，则投递，并继续检查下一条消息。如果投递失败，则10s后重新投递。如果延迟消息量比较大，可能会造成消息到期后需要很久才能被消费。
public void executeOnTimeup() {
// 延迟级别与queueId是一对一关系，可以相互转换
ConsumeQueue cq =
ScheduleMessageService.this.defaultMessageStore.findConsumeQueue(SCHEDULE_TOPIC,
delayLevel2QueueId(delayLevel));
long failScheduleOffset = offset;
if (cq != null) {
SelectMappedBufferResult bufferCQ = cq.getIndexBuffer(this.offset);
if (bufferCQ != null) {
try {
long nextOffset = offset;
int i = 0;
ConsumeQueueExt.CqExtUnit cqExtUnit = new ConsumeQueueExt.CqExtUnit();
for (; i < bufferCQ.getSize(); i += ConsumeQueue.CQ_STORE_UNIT_SIZE) {
long offsetPy = bufferCQ.getByteBuffer().getLong();
int sizePy = bufferCQ.getByteBuffer().getInt();
// tagsCode存储的是投递时间
long tagsCode = bufferCQ.getByteBuffer().getLong();
if (cq.isExtAddr(tagsCode)) {
if (cq.getExt(tagsCode, cqExtUnit)) {
tagsCode = cqExtUnit.getTagsCode();
} else {
//can't find ext content.So re compute tags code.
log.error("[BUG] can't find consume queue extend file content!addr={}, offsetPy={}, sizePy={}",
tagsCode, offsetPy, sizePy);
long msgStoreTime = defaultMessageStore.getCommitLog().pickupStoreTimestamp(offsetPy, sizePy);
tagsCode = computeDeliverTimestamp(delayLevel, msgStoreTime);
}
}
long now = System.currentTimeMillis();
// tagsCode保存的是超时时间，纠正当前消息的真正投递时间
long deliverTimestamp = this.correctDeliverTimestamp(now, tagsCode);
nextOffset = offset + (i / ConsumeQueue.CQ_STORE_UNIT_SIZE);
// 判断延迟消息是否过期
long countdown = deliverTimestamp - now;
if (countdown <= 0) {
MessageExt msgExt =
ScheduleMessageService.this.defaultMessageStore.lookMessageByOffset(
offsetPy, sizePy);
if (msgExt != null) {
try {
// 恢复原始消息，清除延迟属性。重新投递消息到原始的Topic和queueId中
MessageExtBrokerInner msgInner = this.messageTimeup(msgExt);
PutMessageResult putMessageResult =
ScheduleMessageService.this.defaultMessageStore
.putMessage(msgInner);
if (putMessageResult != null
&& putMessageResult.getPutMessageStatus() == PutMessageStatus.PUT_OK) {
continue;
} else {
// XXX: warn and notify me
log.error(
"ScheduleMessageService, a message time up, but reput it failed, topic: {} msgId {}",
msgExt.getTopic(), msgExt.getMsgId());
// 如果投递失败，则重新投递，并且更新偏移量
ScheduleMessageService.this.timer.schedule(
new DeliverDelayedMessageTimerTask(this.delayLevel,
nextOffset), DELAY_FOR_A_PERIOD);
ScheduleMessageService.this.updateOffset(this.delayLevel,
nextOffset);
return;
}
} catch (Exception e) {
/*
* XXX: warn and notify me
*/
log.error(
"ScheduleMessageService, messageTimeup execute error, drop it. msgExt="
+ msgExt + ", nextOffset=" + nextOffset + ",offsetPy="
+ offsetPy + ",sizePy=" + sizePy, e);
}
}
} else {
// 重新投递
ScheduleMessageService.this.timer.schedule(
new DeliverDelayedMessageTimerTask(this.delayLevel, nextOffset),
countdown);
ScheduleMessageService.this.updateOffset(this.delayLevel, nextOffset);
return;
}
} // end of for
} // end of for
// 继续调度下一个，更新消费偏移量
nextOffset = offset + (i / ConsumeQueue.CQ_STORE_UNIT_SIZE);
ScheduleMessageService.this.timer.schedule(new DeliverDelayedMessageTimerTask(
this.delayLevel, nextOffset), DELAY_FOR_A_WHILE);
ScheduleMessageService.this.updateOffset(this.delayLevel, nextOffset);
return;
} finally {
bufferCQ.release();
}
} // end of if (bufferCQ != null)
else {
// 如果偏移量不正确，打印错误日志
long cqMinOffset = cq.getMinOffsetInQueue();
if (offset < cqMinOffset) {
failScheduleOffset = cqMinOffset;
log.error("schedule CQ offset invalid. offset=" + offset + ", cqMinOffset="
+ cqMinOffset + ", queueId=" + cq.getQueueId());
}
}
} // end of if (cq != null)
ScheduleMessageService.this.timer.schedule(new DeliverDelayedMessageTimerTask(this.delayLevel,
failScheduleOffset), DELAY_FOR_A_WHILE);
}
