05、Kubernetes - 实战：创建 ConfigMap/Secret 对象、分别使用环境变量Env和 Volume 配置ConfigMap/Secret 对象

应用程序有很多类别的配置信息，但从数据安全的角度来看可以分成两类：

  • 一类是明文配置，也就是不保密，可以任意查询修改，比如服务端口、运行参数、文件路径等等。
  • 一类则是机密配置，由于涉及敏感信息需要保密，不能随便查看，比如密码、密钥、证书等等。

这两类配置信息本质上都是字符串，只是由于安全性的原因，在存放和使用方面有些差异，所以 Kubernetes 也就定义了两个 API 对象，

  • ConfigMap 用来保存明文配置；
  • Secret 用来保存秘密配置；
wohu@dev:~$ kubectl api-resources  | grep configmap
configmaps                        cm           v1                                     true         ConfigMap
wohu@dev:~$ kubectl api-resources  | grep secret
secrets                                        v1                                     true         Secret
wohu@dev:~$

1. 创建 ConfigMap 对象

可以用命令 kubectl create 来创建一个它的 YAML 样板。注意，它有简写名字 cm，所以命令行里没必要写出它的全称：


export out="--dry-run=client -o yaml"        定义Shell变量
kubectl create cm info $out

得到的样板文件大概是这个样子：


apiVersion: v1
kind: ConfigMap
metadata:
  name: info

ConfigMap 的 YAML 和之前我们学过的 Pod、Job 不一样，除了熟悉的 apiVersion、kind、metadata，居然就没有其他的了，最重要的字段 spec哪里去了？这是因为 ConfigMap 存储的是配置数据，是静态的字符串，并不是容器，所以它们就不需要用 spec字段来说明运行时的“规格”。

既然ConfigMap 要存储数据，我们就需要用另一个含义更明确的字段 data。要生成带有 data字段的 YAML 样板，你需要在 kubectl create 后面多加一个参数 --from-literal ，表示从字面值生成一些数据：


kubectl create cm info --from-literal=k=v $out

注意，因为在 ConfigMap 里的数据都是 Key-Value 结构，所以 --from-literal 参数需要使用 k=v 的形式。

把YAML 样板文件修改一下，再多增添一些 Key-Value，就得到了一个比较完整的 ConfigMap 对象：


apiVersion: v1
kind: ConfigMap
metadata:
  name: info

data:
  count: '10'
  debug: 'on'
  path: '/etc/systemd'
  greeting: |
    say hello to kubernetes.

注意ConfigMap 要求必须是字符串，所以最好用 引号 引起来，避免解释成数字导致错误。

现在就可以使用 kubectl apply 把这个 YAML 交给 Kubernetes，让它创建 ConfigMap 对象了：


kubectl apply -f cm.yml

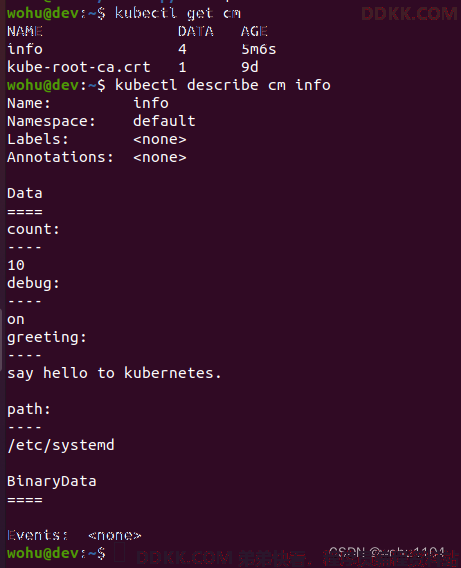

创建成功后，我们还是可以用 kubectl get、kubectl describe 来查看 ConfigMap 的状态：


kubectl get cm
kubectl describe cm info

执行结果：



可以看到，现在 ConfigMap 的 Key-Value 信息就已经存入了 etcd 数据库，后续就可以被其他 API 对象使用。

2. 创建 Secret 对象

Kubernetes 里 Secret 对象又细分出很多类，比如：

  • 访问私有镜像仓库的认证信息
  • 身份识别的凭证信息
  • HTTPS 通信的证书和私钥
  • 一般的机密信息（格式由用户自行解释）

前几种我们现在暂时用不到，所以就只使用最后一种，创建 YAML 样板的命令是 kubectl create secret generic ，同样，也要使用参数 --from-literal 给出 Key-Value 值：


kubectl create secret generic user --from-literal=name=root $out

得到的Secret 对象大概是这个样子：


apiVersion: v1
kind: Secret
metadata:
  name: user

data:
  name: cm9vdA==

这里的name值是一串“乱码”，而不是刚才在命令行里写的明文 root。这串“乱码”就是 Secret 与 ConfigMap 的不同之处，不让用户直接看到原始数据，起到一定的保密作用。不过它的手法非常简单，只是做了 Base64 编码，根本算不上真正的加密，所以我们完全可以绕开 kubectl，自己用 Linux 小工具 base64来对数据编码，然后写入 YAML 文件，比如：

wohu@dev:~/k8s$ echo -n "root" | base64
cm9vdA==
wohu@dev:~/k8s$ echo -n "123456" | base64
MTIzNDU2
wohu@dev:~/k8s$

要注意这条命令里的 echo ，必须要加参数 -n 去掉字符串里隐含的换行符，否则 Base64 编码出来的字符串就是错误的。

我们再来重新编辑 Secret 的 YAML，为它添加两个新的数据，方式可以是参数 --from-literal 自动编码，也可以是自己手动编码：


apiVersion: v1
kind: Secret
metadata:
  name: user

data:
  name: cm9vdA==  root
  pwd: MTIzNDU2   123456
  db: bXlzcWw=    mysql

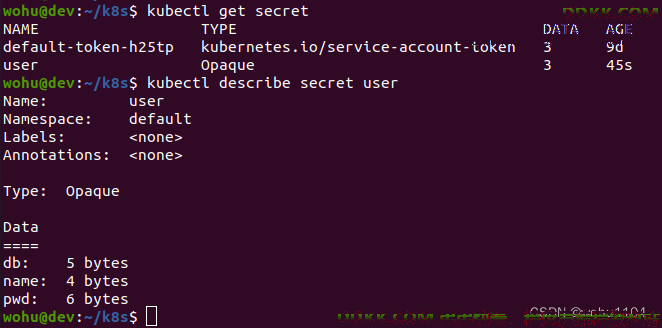

接下来的创建和查看对象操作和 ConfigMap 是一样的，使用 kubectl apply、kubectl get、kubectl describe：


kubectl apply  -f secret.yml
kubectl get secret
kubectl describe secret user

这样一个存储敏感信息的 Secret 对象也就创建好了，而且因为它是保密的，使用 kubectl describe 不能直接看到内容，只能看到数据的大小，你可以和 ConfigMap 对比一下。



3. 用环境变量使用 ConfigMap/Secret

在前面讲 Pod 的时候，说过描述容器的字段 containers里有一个 env，它定义了 Pod 里容器能够看到的环境变量。


spec:
  containers:
  - image: busybox:latest
    name: busy
    imagePullPolicy: IfNotPresent
    env:
      - name: os
        value: "ubuntu"
      - name: debug
        value: "on"
    command:
      - /bin/echo
    args:
      - "$(os), $(debug)"

当时我们只使用了简单的 value，把环境变量的值写“死”在了 YAML 里，实际上它还可以使用另一个 valueFrom字段，从 ConfigMap 或者 Secret 对象里获取值，这样就实现了把配置信息以环境变量的形式注入进 Pod，也就是配置与应用的解耦。

由于valueFrom字段在 YAML 里的嵌套层次比较深，初次使用最好看一下 kubectl explain 对它的说明：


kubectl explain pod.spec.containers.env.valueFrom

结果如下：

$ kubectl explain pod.spec.containers.env.valueFrom
KIND:     Pod
VERSION:  v1

RESOURCE: valueFrom <Object>

DESCRIPTION:
     Source for the environment variable's value. Cannot be used if value is not
     empty.

     EnvVarSource represents a source for the value of an EnvVar.

FIELDS:
   configMapKeyRef      <Object>
     Selects a key of a ConfigMap.

   fieldRef     <Object>
     Selects a field of the pod: supports metadata.name, metadata.namespace,
     metadata.labels['`<KEY>`'], metadata.annotations['`<KEY>`'], spec.nodeName,
     spec.serviceAccountName, status.hostIP, status.podIP, status.podIPs.

   resourceFieldRef     <Object>
     Selects a resource of the container: only resources limits and requests
     (limits.cpu, limits.memory, limits.ephemeral-storage, requests.cpu,
     requests.memory and requests.ephemeral-storage) are currently supported.

   secretKeyRef <Object>
     Selects a key of a secret in the pod's namespace

wohu@dev:~/k8s$

valueFrom字段指定了环境变量值的来源，可以是 configMapKeyRef或者 secretKeyRef，然后你要再进一步指定应用的 ConfigMap/Secret 的 name和它里面的 key，要当心的是这个 name字段是 API 对象的名字，而不是 Key-Value 的名字。

整体示例：


apiVersion: v1
kind: Pod
metadata:
  name: env-pod

spec:
  containers:
  - env:
      - name: COUNT
        valueFrom:
          configMapKeyRef:
            name: info
            key: count
      - name: GREETING
        valueFrom:
          configMapKeyRef:
            name: info
            key: greeting
      - name: USERNAME
        valueFrom:
          secretKeyRef:
            name: user
            key: name
      - name: PASSWORD
        valueFrom:
          secretKeyRef:
            name: user
            key: pwd

    image: busybox
    name: busy
    imagePullPolicy: IfNotPresent
    command: ["/bin/sleep", "300"]

这个Pod 的名字是 env-pod，镜像是 busybox，执行命令 sleep 睡眠 300 秒，我们可以在这段时间里使用命令 kubectl exec 进入 Pod 观察环境变量。

env字段，里面定义了 4 个环境变量，COUNT、GREETING、USERNAME、PASSWORD。

对于明文配置数据， COUNT、GREETING 引用的是 ConfigMap 对象，所以使用字段configMapKeyRef，里面的 name是 ConfigMap 对象的名字，也就是之前我们创建的info，而 key字段分别是info对象里的 count 和 greeting。

同样的对于机密配置数据， USERNAME、PASSWORD 引用的是 Secret 对象，要使用字段secretKeyRef，再用 name指定 Secret 对象的名字 user，用 key字段应用它里面的 name 和 pwd 。

引用关系如下：

图片来源：https://time.geekbang.org/column/article/533395

从这张图你就应该能够比较清楚地看出 Pod 与 ConfigMap、Secret 的“松耦合”关系，它们不是直接嵌套包含，而是使用 KeyRef字段间接引用对象，这样，同一段配置信息就可以在不同的对象之间共享。

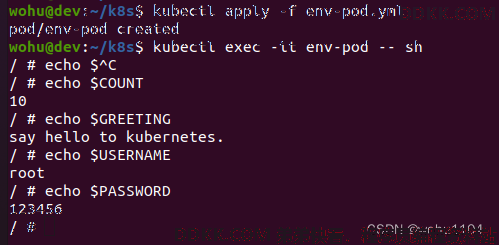

弄清楚了环境变量的注入方式之后，让我们用 kubectl apply 创建 Pod，再用 kubectl exec 进入 Pod，验证环境变量是否生效：


kubectl apply -f env-pod.yml
kubectl exec -it env-pod -- sh

echo $COUNT
echo $GREETING
echo $USERNAME $PASSWORD



4. 用 Volume 使用 ConfigMap/Secret

Kubernetes 为 Pod 定义了一个Volume的概念，可以翻译成是“存储卷”。如果把 Pod 理解成是一个虚拟机，那么 Volume 就相当于是虚拟机里的磁盘。

我们可以为 Pod“挂载（mount）”多个 Volume，里面存放供 Pod 访问的数据，这种方式有点类似 docker run -v，虽然用法复杂了一些，但功能也相应强大一些。

在Pod 里挂载 Volume 很容易，只需要在 spec里增加一个 volumes字段，然后再定义卷的名字和引用的 ConfigMap/Secret 就可以了。要注意的是 Volume 属于 Pod，不属于容器，所以它和字段containers是同级的，都属于spec。

下面让我们来定义两个 Volume，分别引用 ConfigMap 和 Secret，名字是 cm-vol 和 sec-vol：


spec:
  volumes:
  - name: cm-vol
    configMap:
      name: info
  - name: sec-vol
    secret:
      secretName: user

有了Volume 的定义之后，就可以在容器里挂载了，这要用到 volumeMounts 字段，正如它的字面含义，可以把定义好的 Volume 挂载到容器里的某个路径下，所以需要在里面用 mountPath ，name 明确地指定挂载路径和 Volume 的名字。


  containers:
  - volumeMounts:
    - mountPath: /tmp/cm-items
      name: cm-vol
    - mountPath: /tmp/sec-items
      name: sec-vol

把volumes 和 volumeMounts 字段都写好之后，配置信息就可以加载成文件了。它们的引用关系如下图：

图片来源：https://time.geekbang.org/column/article/533395

可以看到，挂载 Volume 的方式和环境变量又不太相同。环境变量是直接引用了 ConfigMap/Secret，而 Volume 又多加了一个环节，需要先用 Volume 引用 ConfigMap/Secret，然后在容器里挂载 Volume。

这种方式的好处在于：以 Volume 的概念统一抽象了所有的存储，不仅现在支持 ConfigMap/Secret，以后还能够支持临时卷、持久卷、动态卷、快照卷等许多形式的存储，扩展性非常好。

Pod 的完整 YAML 如下，然后使用 kubectl apply 创建它：


apiVersion: v1
kind: Pod
metadata:
  name: vol-pod

spec:
  volumes:
  - name: cm-vol
    configMap:
      name: info
  - name: sec-vol
    secret:
      secretName: user

  containers:
  - volumeMounts:
    - mountPath: /tmp/cm-items
      name: cm-vol
    - mountPath: /tmp/sec-items
      name: sec-vol

    image: busybox
    name: busy
    imagePullPolicy: IfNotPresent
    command: ["/bin/sleep", "300"]

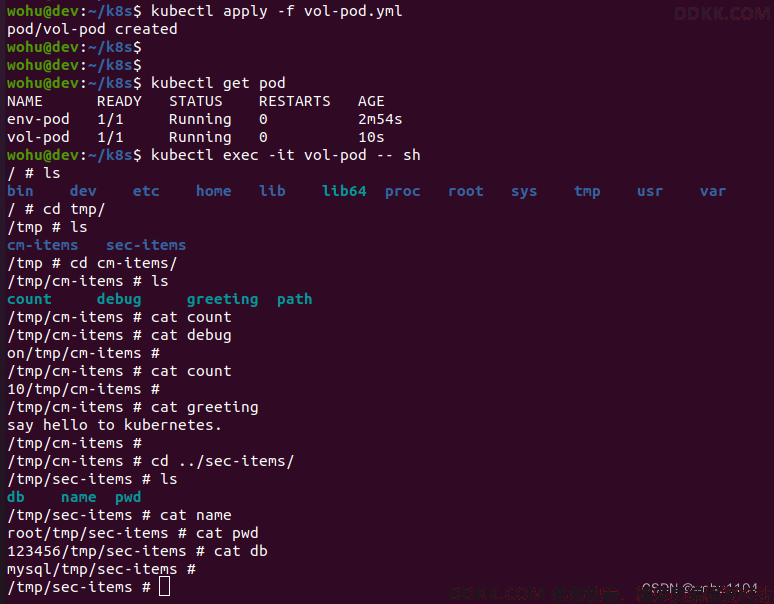

创建之后，我们还是用 kubectl exec 进入 Pod，看看配置信息被加载成了什么形式：


kubectl apply -f vol-pod.yml
kubectl get pod
kubectl exec -it vol-pod -- sh



可以看到，ConfigMap 和 Secret 都变成了目录的形式，而它们里面的 Key-Value 变成了一个个的文件，而文件名就是 Key。

因为这种形式上的差异，以 Volume 的方式来使用 ConfigMap/Secret，就和环境变量不太一样。环境变量用法简单，更适合存放简短的字符串，而 Volume 更适合存放大数据量的配置文件，在 Pod 里加载成文件后让应用直接读取使用。

5. 总结

  • ConfigMap 记录了一些 Key-Value 格式的字符串数据，描述字段是 data ，不是 spec。
  • Secret 与 ConfigMap 很类似，也使用 data 保存字符串数据，但它要求数据必须是 Base64 编码，起到一定的保密效果。
  • 在 Pod 的 env.valueFrom 字段中可以引用 ConfigMap 和 Secret，把它们变成应用可以访问的环境变量。
  • 在 Pod 的 spec.volumes 字段中可以引用 ConfigMap 和 Secret，把它们变成存储卷，然后在spec.containers.volumeMounts 字段中加载成文件的形式。
  • ConfigMap 和 Secret 对存储数据的大小是有限制的，限制为 1MiB（https://kubernetes.io/zh-cn/docs/concepts/configuration/configmap/#motivation），但小数据用环境变量比较适合，大数据应该用存储卷，可根据具体场景灵活应用。

如果已经存在了一些配置文件，我们可以使用参数 --from-file 从文件自动创建出 ConfigMap 或 Secret。

Secret 对象默认只会以 Base64 编码的形式存储在 etcd 里，而 Base64 不是加密算法，所以它通常并不是 secret ，不过可以认为 Kubernetes 启用加密功能，实现真正的安全。

可以在volumes.configMap.items 字段里用 key path 为 ConfigMap 里的每个 key-value 精确地指定加载的路径名，也就是给文件改名，因为加载 volome 的文件名就是 ConfigMap 、secret 的 key 名，有的时候就不合适，可以用这种方式来改名。

6. 其它

1、 说一说你对ConfigMap和Secret这两个对象的理解，它们有什么异同点？；
相同点：
都可以用来把配置数据和服务程序分离
都是一种用于存储的 API 对象
都以键值对 k-v 的方式存储数据
都可以作为数据卷挂载在其他 API 对象上使用
都不适合存储大数据，每个 ConfigMap /Secret 最多支持存储1MB的数据，毕竟对内存有消耗

不同点：
ConfigMap 一般存储非机密信息
Secret 用于存储机密信息，默认是 Base64 编码方式对 value 字符进行处理。
Secret 保存在 etcd 中内容是未经过加密的，对于 Secret 资源的权限要做好控制，可以通过 RBAC 规则来限制或者是使用其他加密方式

2、 如果我们修改了ConfigMap/Secret的YAML，然后使用kubectlapply命令更新对象，那么Pod里关联的信息是否会同步更新呢？你可以自己验证看看；
如果ConfigMap 是作为环境变量方式使用的，那数据不会被自动更新。 想要更新这些数据需要重新启动 Pod。
环境变量是 pod 启动时注入的，所以不会改，重启 Pod 才会生效，volume 的方式会改，两种方式不一样。

只有通过目录挂载的configmap才具备热更新能力，其余通过环境变量，通过subPath挂载的文件都不能动态更新。 并且有一个延迟。一般就是kubelet的定时更新频率。ConfigMap 作为子路径挂载不会实时更新，另外作为 Env 也无法实时更新，需要重启 Pod。实时更新还依赖业务程序，业务需要能感知到配置变更并自动载入。
