16、微服务利剑之APM平台（二）Pinpoint
Springboot: 2.1.7.RELEASE
SpringCloud: Greenwich.SR2
1. Pinpoint概述
Pinpoint是一个由韩国人编写的为大型分布式系统服务的链路跟踪平台，并提供大量链路跟踪数据分析汇总解决方案。自2012年7月开始开发，与2015年1月做为一个开源项目推出。
2. Pinpoint主要特性
- 分布式事务跟踪，跟踪跨分布式应用的消息。
- 自动检测应用拓扑，帮助你搞清楚应用的架构。
- 水平扩展以便支持大规模服务器集群。
- 提供代码级别的可见性以便轻松定位失败点和瓶颈。
- 使用字节码增强技术，添加新功能而无需修改代码。
3. Pinpoint优势
- 无入侵：采用字节码增强技术，新增功能无需修改代码。
- 性能高：对性能的影响非常小（资源使用量最小仅增加3%），异步数据传输，采用UDP协议让出网络连接优先级。
4. Pinpoint架构简介

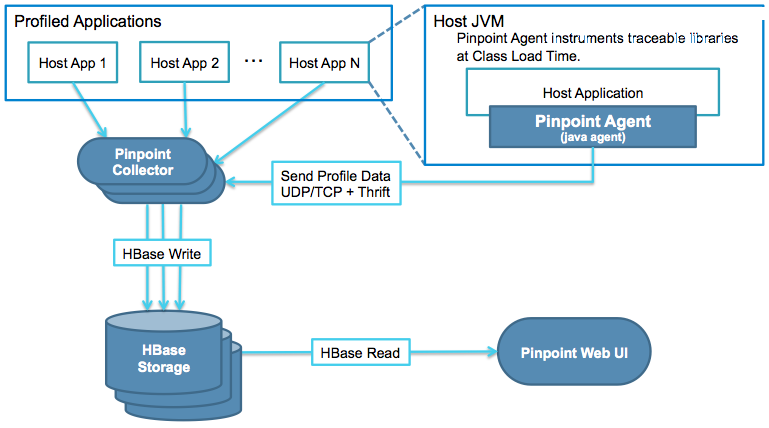

先看一下官方提供的架构图，如图：
Pinpoint主要包含了4个组件：
- Pinpoint Agent：探针，附加到用于分析的Java服务
- Pinpoint Collector：数据收集组件，部署在Web容器上
- Pinpoint Web UI：数据展示组件，部署在Web容器上
- HBase Storage：数据存储组件
架构图从上往下看，首先是通过Agent组件收集需要的数据，通过UPD/TCP的方式将数据发送给Collector，由Collector将数据分析整理过后存入HBase，通过Web UI组件将分析好的数据从HBase中读出，展示在现代化的UI界面上。
5. Pinpoint数据结构简介
Pinpoint中，核心数据结构由Span, Trace, 和 TraceId组成。
-
Span: RPC (远程过程调用/remote procedure call)跟踪的基本单元; 当一个RPC调用到达时指示工作已经处理完成并包含跟踪数据。为了确保代码级别的可见性，Span拥有带SpanEvent标签的子结构作为数据结构。每个Span包含一个TraceId。
-
Trace: 多个Span的集合; 由关联的RPC (Spans)组成. 在同一个trace中的span共享相同的TransactionId。Trace通过SpanId和ParentSpanId整理为继承树结构.
-
TraceId: 由 TransactionId, SpanId, 和 ParentSpanId 组成的key的集合. TransactionId 指明消息ID，而SpanId 和 ParentSpanId 表示RPC的父-子关系。
-
TransactionId (TxId): 在分布式系统间单个事务发送/接收的消息的ID; 必须跨整个服务器集群做到全局唯一.
-
SpanId: 当收到RPC消息时处理的工作的ID; 在RPC请求到达节点时生成。
-
ParentSpanId (pSpanId): 发起RPC调用的父span的SpanId. 如果节点是事务的起点，这里将没有父span – 对于这种情况， 使用值-1来表示这个span是事务的根span。
6. Pinpoint版本依赖
- Pinpoint所需要的Java版本兼容：
| Pinpoint Version | Agent | Collector | Web |
|---|---|---|---|
| 1.0.x | 6-8 | 6-8 | 6-8 |
| 1.1.x | 6-8 | 7-8 | 7-8 |
| 1.5.x | 6-8 | 7-8 | 7-8 |
| 1.6.x | 6-8 | 7-8 | 7-8 |
| 1.7.x | 6-8 | 8 | 8 |
| 1.8.0 | 6-10 | 8 | 8 |
| 1.8.1+ | 6-11 | 8 | 8 |
- HBase所需要的版本兼容
| Pinpoint Version | HBase 0.94.x | HBase 0.98.x | HBase 1.0.x | HBase 1.2.x | HBase 2.0.x |
|---|---|---|---|---|---|
| 1.0.x | yes | no | no | no | no |
| 1.1.x | no | not tested | yes | not tested | no |
| 1.5.x | no | not tested | yes | not tested | no |
| 1.6.x | no | not tested | not tested | yes | no |
| 1.7.x | no | not tested | not tested | yes | no |
| 1.8.x | no | not tested | not tested | yes | no |
| Pinpoint Version | HBase 0.94.x | HBase 0.98.x | HBase 1.0.x | HBase 1.2.x | HBase 2.0.x |
- Agent – Collector所需要的版本兼容
| Agent Version | Collector 1.0.x | Collector 1.1.x | Collector 1.5.x | Collector 1.6.x | Collector 1.7.x | Collector 1.8.x |
|---|---|---|---|---|---|---|
| 1.0.x | yes | yes | yes | yes | yes | yes |
| 1.1.x | not tested | yes | yes | yes | yes | yes |
| 1.5.x | no | no | yes | yes | yes | yes |
| 1.6.x | no | no | not tested | yes | yes | yes |
| 1.7.x | no | no | no | no | yes | yes |
| 1.8.x | no | no | no | no | no | yes |
| Agent Version | Collector 1.0.x | Collector 1.1.x | Collector 1.5.x | Collector 1.6.x | Collector 1.7.x | Collector 1.8.x |
- Flink所需要的版本兼容
| Pinpoint Version | fLink1.3.X | fLink1.4.X | fLink1.5.X | fLink1.6.X | fLink1.7.X | Pinpoint Version |
|---|---|---|---|---|---|---|
| 1.7.x | yes | yes | no | no | no | 1.7.x |
| 1.8.x | yes | yes | no | no | no | 1.8.x |
| 1.9.x | yes | yes | yes | yes | yes | 1.9.x |
| Pinpoint Version | fLink1.3.X | fLink1.4.X | fLink1.5.X | fLink1.6.X | fLink1.7.X | Pinpoint Version |
| 1.7.x | yes | yes | no | no | no | 1.7.x |
| 1.8.x | yes | yes | no | no | no | 1.8.x |
| 1.9.x | yes | yes | yes | yes | yes | 1.9.x |
7. Spring Cloud与Pinpoint实战
在介绍实战之前，我们先介绍一下Pinpoint部署构建。
笔者构建的一些前置条件：
java：1.8
CentOS：7.6
1、 HBase部署；
存储方式需要使用HBase1.2.x的版本，笔者这里选择的是HBase1.2.6，下载地址为Apache官网，推荐使用有端点续传功能的下载器下载（实在是有点慢），HBase全版本下载地址：http://archive.apache.org/dist/hbase/ ，各位读者选择自己喜欢的版本下载。
下载完成后，将HBase1.2.6放入CentOS的opt目录中，执行如下命令：
tar -xvzf hbase-1.2.6-bin.tar.gz
mv hbase-1.2.6/ /data/service/hbase/
修改hbase中config目录中的JAVA_HOME，将这里的JAVA_HOME修改为自己本地的路径，笔者这里修改如下：
export JAVA_HOME=/opt/jdk1.8.0_221
修改完成后就可以进入hbase的bin目录，启动hbase了，执行如下语句：
./start-hbase.sh
启动成功后，可以执行jps，如果看到有HMaster，可有证明启动成功，如下：
19263 HMaster

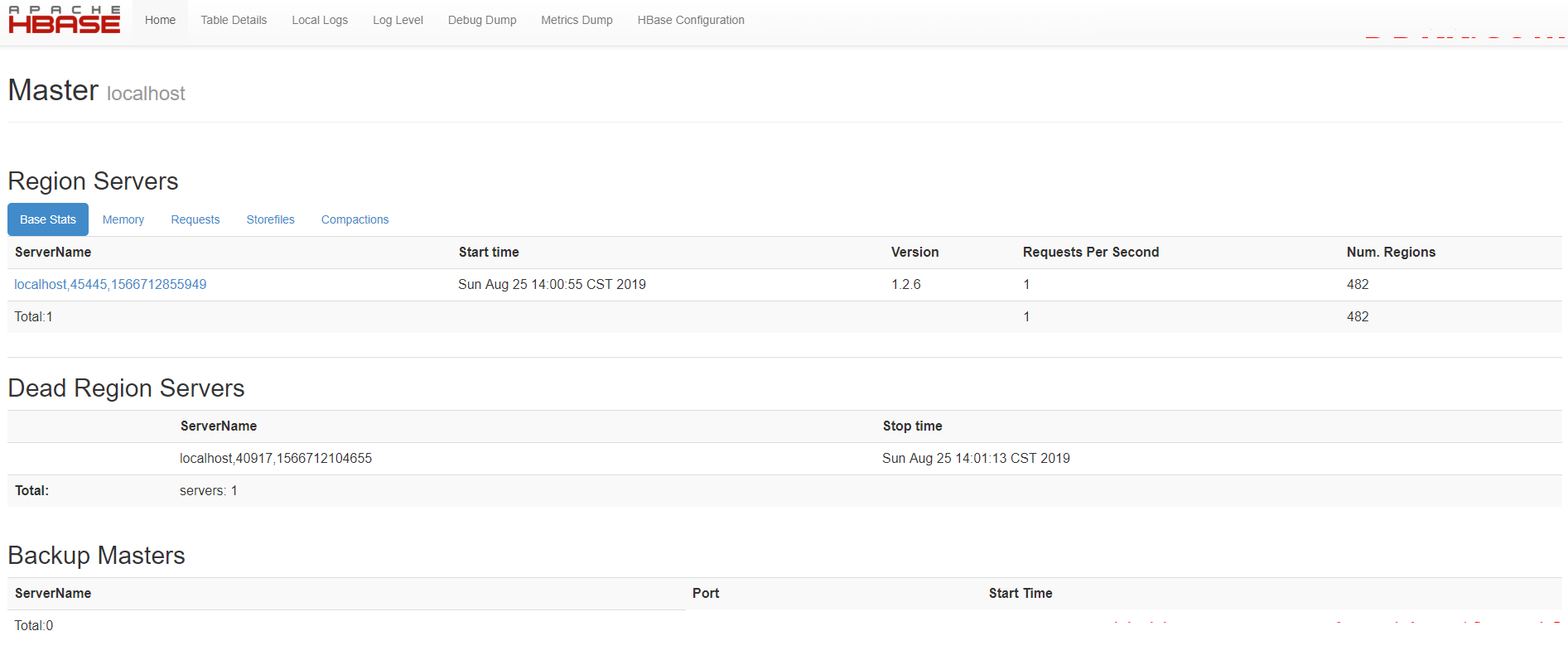

也可以打开浏览器访问：http://ip:16010/master-status ，结果如图：
接下来我们先把Pinpoint的HBase的构建脚本导入，进入HBase的bin目录下执行如下语句：
./hbase shell /opt/hbase-create.hbase

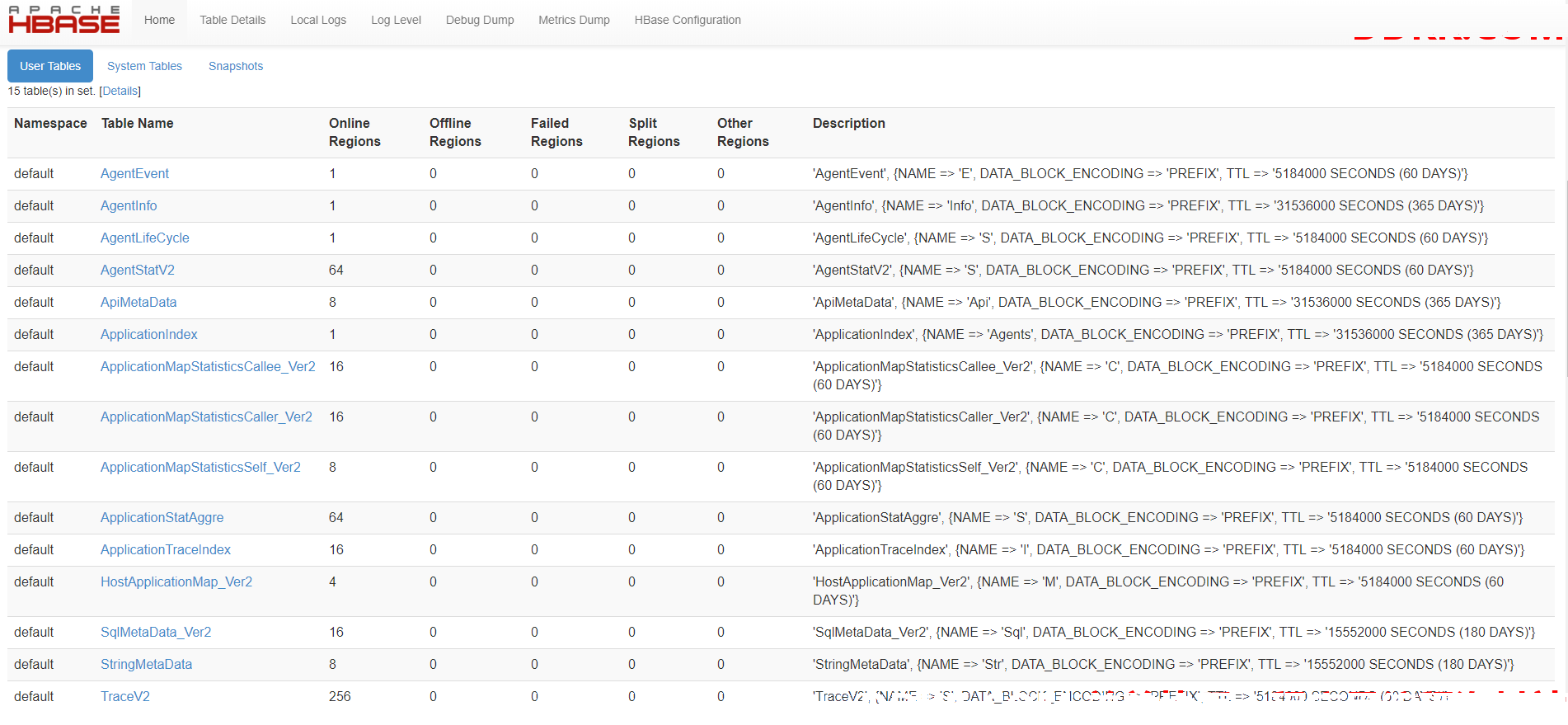

数据导入成功我们在HBase的UI界面上可以看到，如图：
后面的目录是笔者用来存放HBase初始化脚本的路径，各位读者可根据情况自行替换，至此，HBase环境准备完成，接下来开始部署Collector和Web UI。
1、 Collector和WebUI部署；
出于简单方便考虑，不推荐初学者自行编译代码进行部署，可以直接使用官方提供的发行版本进行部署。

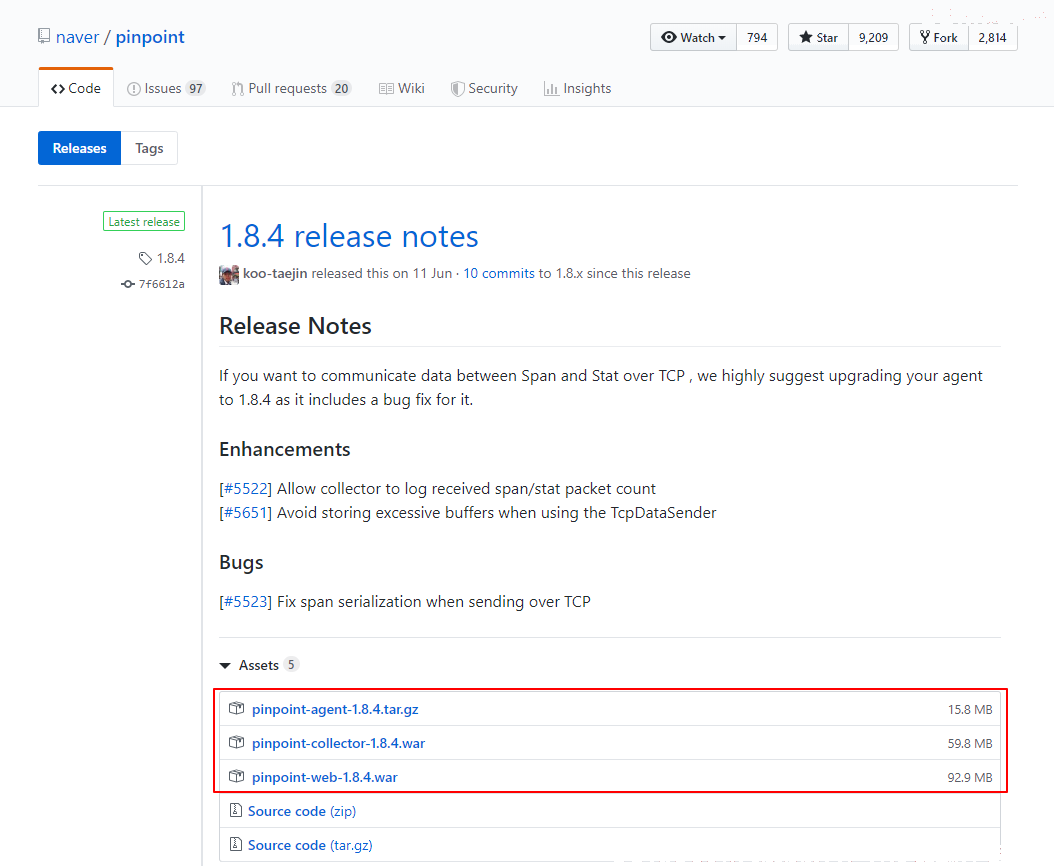

浏览器访问链接：https://github.com/naver/pinpoint/releases/ ，直接下载当前最新Release版本即可，笔者现在看到的最新版本是1.8.4，如图，需要下载的内容有pinpoint-agent-1.8.4.tar.gz、pinpoint-collector-1.8.4.war和pinpoint-web-1.8.4.war。
首先需要准备两个tomcat，笔者这里下载的tomcat8，解压两份后并重命名为apache-tomcat-pinpoint-collector和apache-tomcat-pinpoint-web。
将apache-tomcat-pinpoint-collector中的config中的server.xml进行修改。
将8005改成18005，8080改成18080，8443改为18443，8009改为18009。
同样也将apache-tomcat-pinpoint-web中的config中的server.xml进行修改。
将8005改成28005，8080改成28080，8443改为28443，8009改为28009。
将apache-tomcat-pinpoint-collector中的webapp/ROOT清空，将pinpoint-collector-1.8.4.war放入并解压。解压完成后就可以进入bin目录使用./startup.sh启动tomcat了，并且使用命令tail -f ../logs/catalina.out观察启动日志是否启动成功。
同样，将apache-tomcat-pinpoint-web中的webapp/ROOT清空，将pinpoint-web-1.8.4.war放入并解压。解压完成后就可以进入bin目录使用./startup.sh启动tomcat了，并且使用命令tail -f ../logs/catalina.out观察启动日志是否启动成功。

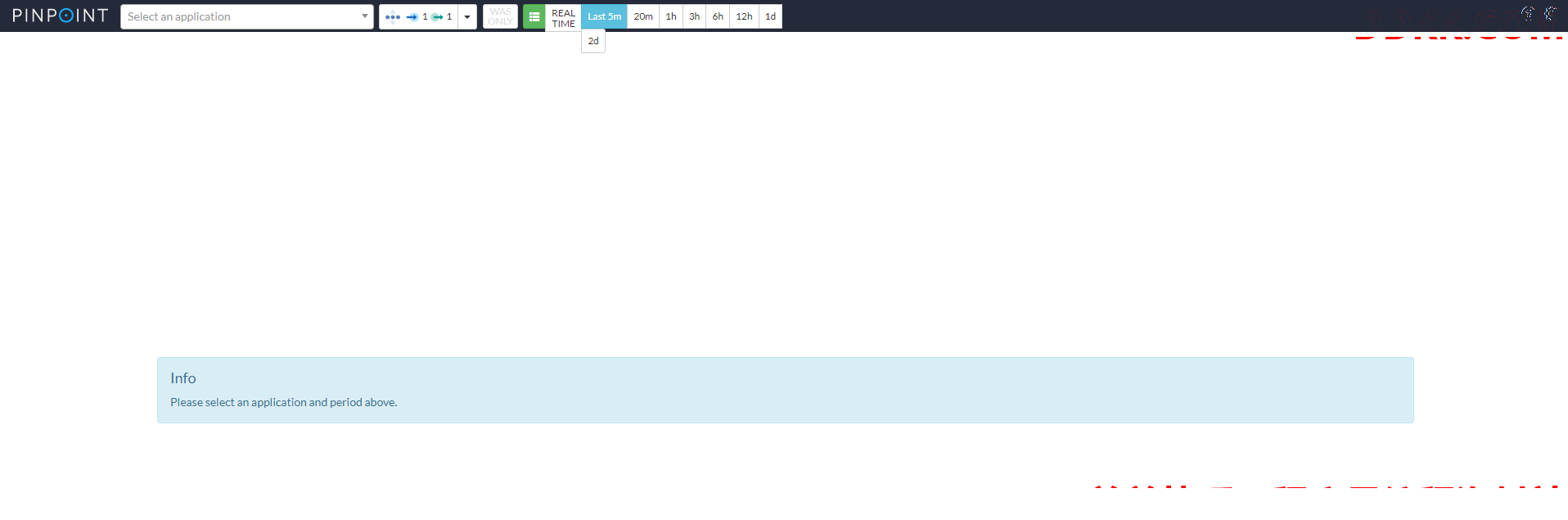

当Collector和Web UI都启动成功后，就可以使用打开浏览器访问：http://ip:28080/#/main ，初次访问如图：
1、 Agent启用；
实战案例，本实战案例和上一篇实战案例保持一致，同样是4个服务，包括Zuul-Service、Eureka-Service、Consumer-Service和Provider-Service。具体实现代码本章不再列出，各位读者可以参考上一篇或者Github仓库（https://github.com/meteor1993/SpringCloudLearning/tree/master/chapter15），下面我们介绍Spring Cloud是如何与Pinpoint整合使用的。
接入方式和上一篇的Skywalking是一致的，都是使用探针技术接入应用程序，java -jar的方式来加载Agent探针。
首先在工程的跟目录中执行mvn install，而后在CentOS的opt中新建4个目录，分别存放4个打好包的工程。笔者这里创建的4个目录分别为/opt/project/consumer_service，/opt/project/eureka_service，/opt/project/provider_service和/opt/project/zuul_service，将4个jar包分别放入对应的目录中，并解压刚才我们下载好的pinpoint-agent-1.8.4.tar.gz探针，我们将解压后的探针放在/opt的目录中，接下来，我们使用如下命令，顺次启动4个jar包：
java -javaagent:/opt/pinpoint-bootstrap-1.8.4.jar -Dpinpoint.agentId=consumer-service -Dpinpoint.applicationName=consumer-server -jar /opt/project/consumer_service/consumer-0.0.1-SNAPSHOT.jar
java -javaagent:/opt/pinpoint-bootstrap-1.8.4.jar -Dpinpoint.agentId=eureka-service -Dpinpoint.applicationName=eureka-server -jar /opt/project/eureka_service/eureka-0.0.1-SNAPSHOT.jar
java -javaagent:/opt/pinpoint-bootstrap-1.8.4.jar -Dpinpoint.agentId=provider-service -Dpinpoint.applicationName=provider-server -jar /opt/project/provider_service/provider-0.0.1-SNAPSHOT.jar
java -javaagent:/opt/pinpoint-bootstrap-1.8.4.jar -Dpinpoint.agentId=zuul-service -Dpinpoint.applicationName=zuul-server -jar /opt/project/zuul_service/zuul-0.0.1-SNAPSHOT.jar
上述命令执行完成之后，再打开Web UI查看显示情况。

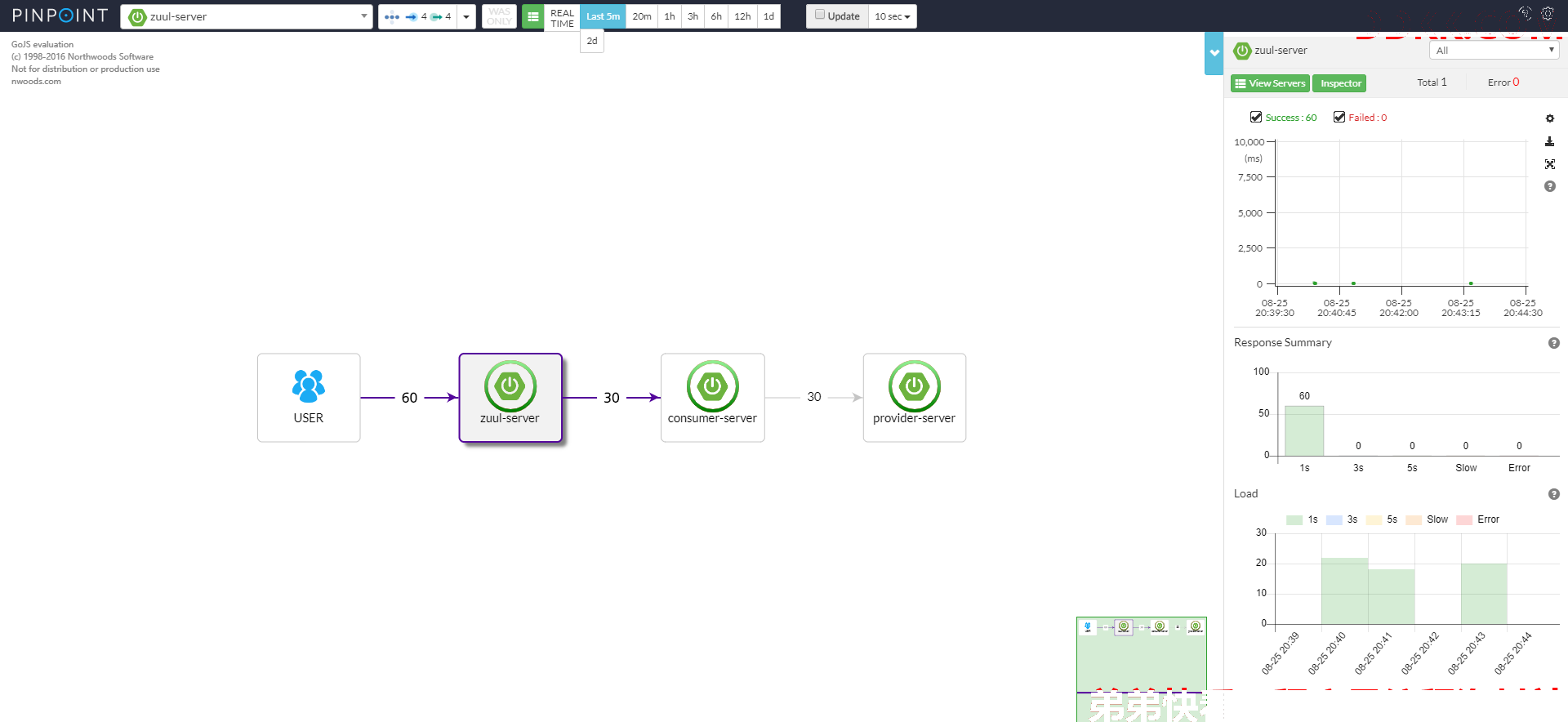

首先打开浏览器访问：http://192.168.44.129:8080/client/hello?name=spring ，页面正常显示Hello, name is spring，查看Pinpoint的Web UI，如图：
图清楚的显示了我们当前系统的拓扑结构，横线上面的数字代表了调用次数，右边部分，最上面显示的是成功和失败的情况，中间部分显示的是响应时间，下面显示的是加载所使用的时间。
检查器（Inspector）：这里已Zuul-Service为例，Timeline显示的是请求的时间段，Information显示的是节点的一些当前信息，包含Application Name、Agent Id、Agent版本、JVM信息、开始时间等。

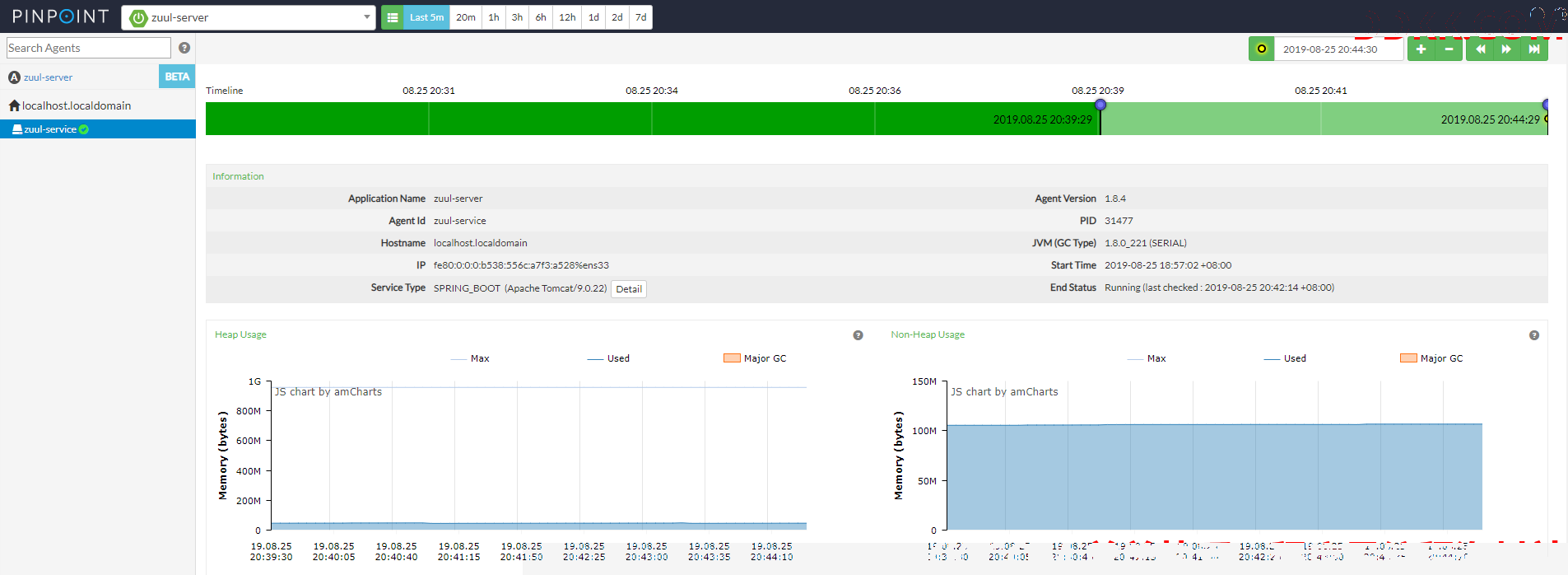

Heap信息的使用情况，如图：

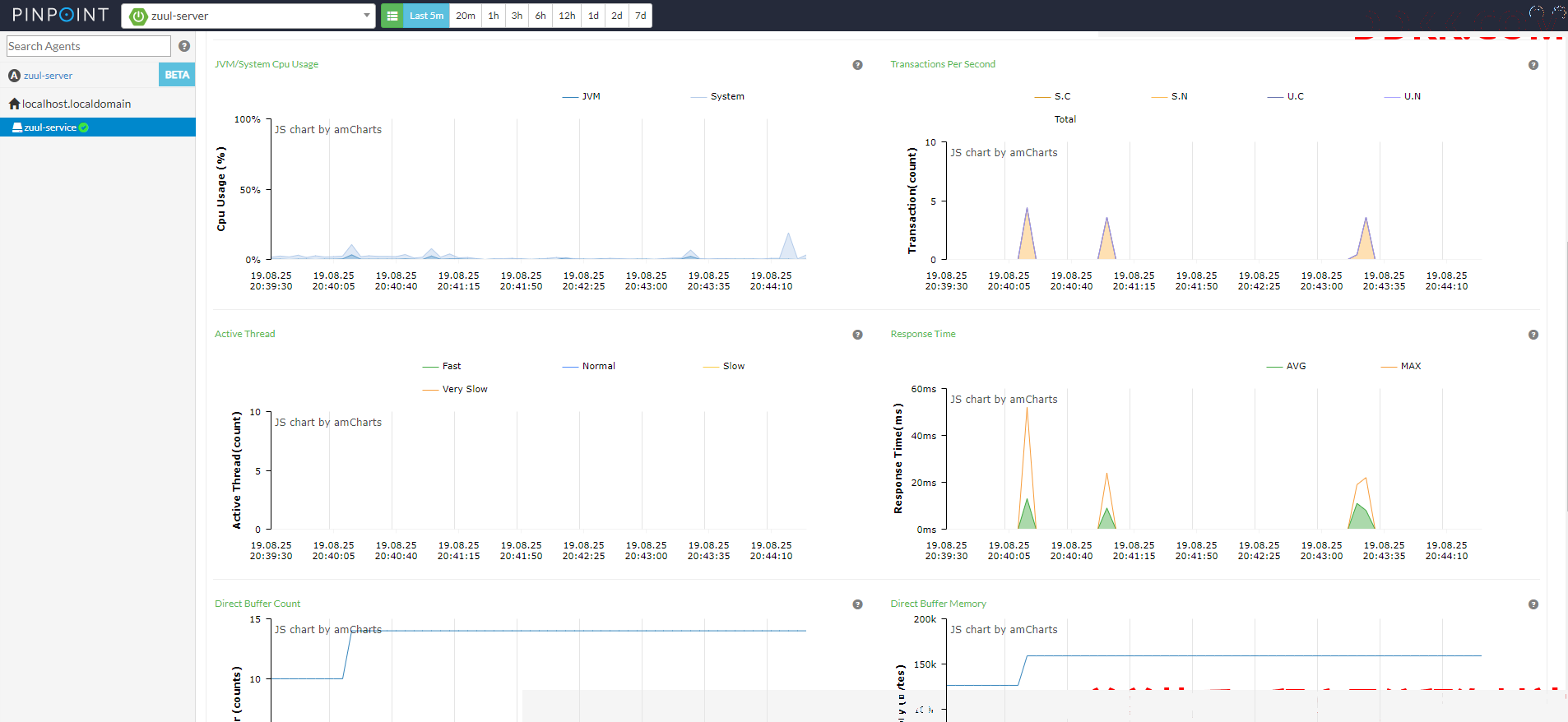

系统CPU、活动线程、响应时间等信息如图：
更多Pinpoint的信息，读者可以通过官方Demo（http://125.209.240.10:10123/#/main ）或者自行构建试验来查看结果，这里不再一一赘述。至此，Spring Cloud和Pinpoint的使用介绍也就完成了。更多有关Pinpoint的信息各位读者可以前往Github的官网进行查阅，地址为：https://github.com/naver/pinpoint 。
8. 小结
这里总结一下整个案例的启动顺序：
1、 启动HBase；
2、 启动collector；
3、 启动Web-UI；
4、 启动Agent（Eureka、provider、consumer、zuul）；
5、 应用调用；
6、 访问Web-UI查看统计信息；
同Skywalking一样，以上启动顺序供各位读者参考，请各位读者最好按照以上顺序启动，因为不同的组件之前其实是有相互依赖关系的，如果随意更改启动顺序可能会造成某些未知问题。至此，Spring Cloud和APM的相关操作就告一段落了。APM可以很好的帮我们理解系统行为，也是分析系统性能的工具，更是发生问题故障的时候利器，可以帮我们快速的定位查找问题。
