16、JVM 实战 - 三色标记法与读写屏障

1、1. 垃圾回收的简单回顾

关于垃圾回收算法,基本就是那么几种:标记-清除、标记-复制、标记-整理。在此基础上可以增加分代(新生代/老年代),每代采取不同的回收算法,以提高整体的分配和回收效率。

无论使用哪种算法,标记总是必要的一步。这是理算当然的,你不先找到垃圾,怎么进行回收?

垃圾回收器的工作流程大体如下:

1、 标记出哪些对象是存活的,哪些是垃圾(可回收);
2、 进行回收(清除/复制/整理),如果有移动过对象(复制/整理),还需要更新引用;

2、2. 三色标记法

2.1 基本算法

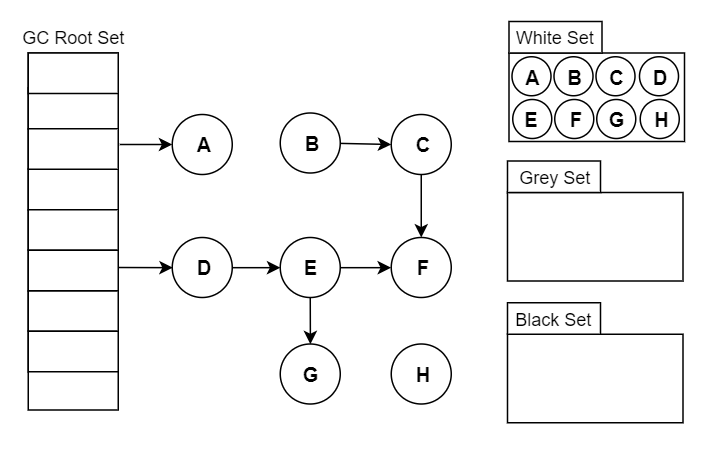

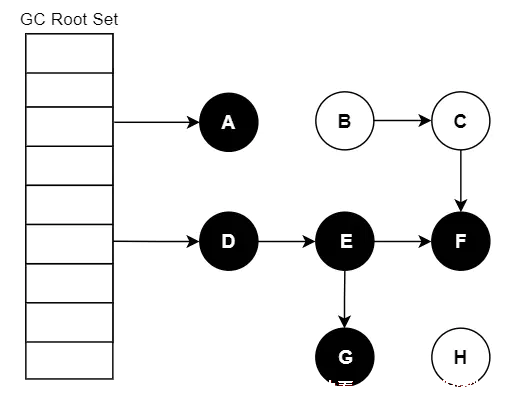

要找出存活对象,根据可达性分析,从 GC Roots 开始进行遍历访问,可达的则为存活对象(最终结果:A/D/E/F/G 可达):


我们把遍历对象图过程中遇到的对象,按“是否访问过”这个条件标记成以下三种颜色:

  • 白色:尚未访问过。
  • 黑色:本对象已访问过,而且本对象引用到的其他对象也全部访问过了。
  • 灰色:本对象已访问过,但是本对象引用到的其他对象尚未全部访问完。全部访问后,会转换为黑色。


假设现在有白、灰、黑三个集合(表示当前对象的颜色),其遍历访问过程为:

1、 初始时,所有对象都在【白色集合】中;
2、 将GCRoots直接引用到的对象挪到【灰色集合】中;
3、 从灰色集合中获取对象:;
3、 1.将本对象引用到的其他对象全部挪到【灰色集合】中;
3、 2.将本对象挪到【黑色集合】里面;
4、 重复步骤3,直至【灰色集合】为空时结束;
5、 结束后,仍在【白色集合】的对象即为GCRoots不可达,可以进行回收;

注:如果标记结束后对象仍为白色,意味着已经“找不到”该对象在哪了,不可能会再被重新引用。

当Stop The World (以下简称 STW)时,对象间的引用是不会发生变化的,可以轻松完成标记。

而当需要支持并发标记时,即标记期间应用线程还在继续跑,对象间的引用可能发生变化,多标和漏标的情况就有可能发生。

2.2 多标-浮动垃圾

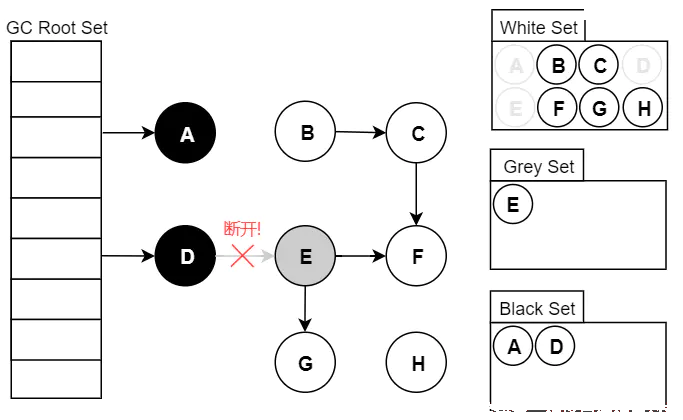

假设已经遍历到 E(变为灰色了),此时应用执行了 objD.fieldE = null (D > E 的引用断开):


此刻之后,对象 E/F/G 是“应该”被回收的。然而因为 E 已经变为灰色了,其仍会被当作存活对象继续遍历下去。最终的结果是:这部分对象仍会被标记为存活,即本轮 GC 不会回收这部分内存。

这部分本应该回收 但是没有回收到的内存,被称之为“浮动垃圾”。浮动垃圾并不会影响应用程序的正确性,只是需要等到下一轮垃圾回收中才被清除。

另外,针对并发标记开始后的新对象,通常的做法是直接全部当成黑色,本轮不会进行清除。这部分对象期间可能会变为垃圾,这也算是浮动垃圾的一部分。

2.3 漏标-读写屏障

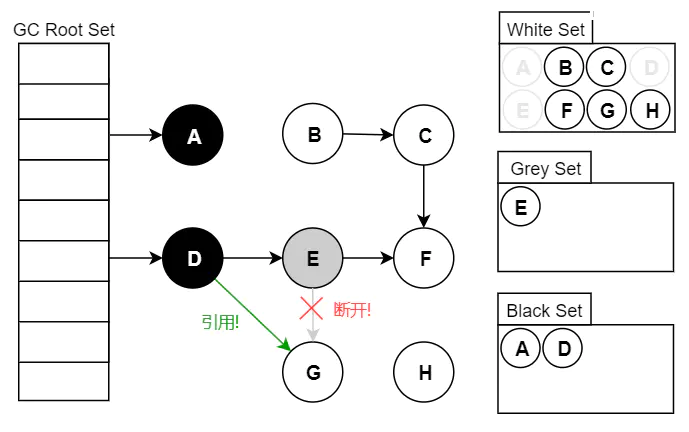

假设GC 线程已经遍历到 E(变为灰色了),此时应用线程先执行了:

var G = objE.fieldG;
objE.fieldG = null;  // 灰色E 断开引用 白色G
objD.fieldG = G;  // 黑色D 引用 白色G


此时切回 GC 线程继续跑,因为 E 已经没有对 G 的引用了,所以不会将 G 放到灰色集合;尽管因为 D 重新引用了 G,但因为 D 已经是黑色了,不会再重新做遍历处理。

最终导致的结果是:G 会一直停留在白色集合中,最后被当作垃圾进行清除。这直接影响到了应用程序的正确性,是不可接受的。

不难分析,漏标只有同时满足以下两个条件时才会发生:

1、 灰色对象断开了白色对象的引用(直接或间接的引用);即灰色对象原来成员变量的引用发生了变化;
2、 黑色对象重新引用了该白色对象;即黑色对象成员变量增加了新的引用;

从代码的角度看:

var G = objE.fieldG; // 1.读
objE.fieldG = null;  // 2.写
objD.fieldG = G;     // 3.写

1、 读取对象E的成员变量fieldG的引用值,即对象G;
2、 对象E往其成员变量fieldG,写入null值;
3、 对象D往其成员变量fieldG,写入对象G;

我们只要在上面这三步中的任意一步中做一些“手脚”,将对象 G 记录起来,然后作为灰色对象再进行遍历即可。比如放到一个特定的集合,等初始的 GC Roots 遍历完(并发标记),该集合的对象遍历即可(重新标记)。

重新标记是需要 STW 的,因为应用程序一直在跑的话,该集合可能会一直增加新的对象,导致永远都跑不完。当然,并发标记期间也可以将该集合中的大部分先跑了,从而缩短重新标记 STW 的时间,这个是优化问题了。

写屏障用于拦截第二和第三步;而读屏障则是拦截第一步。
它们的拦截的目的很简单:就是在读写前后,将对象 G 给记录下来。

3、3. 写屏障

给某个对象的成员变量赋值时,其底层代码大概长这样:

/**
* @param field 某对象的成员变量,如 D.fieldG
* @param new_value 新值,如 null
*/
void oop_field_store(oop* field, oop new_value) {
    *field = new_value; // 赋值操作
}

所谓的写屏障,其实就是指在赋值操作前后,加入一些处理(可以参考AOP的概念),读屏障的含义也类似。

void oop_field_store(oop* field, oop new_value) {
    pre_write_barrier(field); // 写屏障-写前操作
    *field = new_value;
    post_write_barrier(field, value);  // 写屏障-写后操作
}

3.1 写屏障 + SATB

当对象E 的成员变量的引用发生变化时(objE.fieldG = null;),我们可以利用写屏障,将 E 原来成员变量的引用对象 G 记录下来:

void pre_write_barrier(oop* field) {
    oop old_value = *field; // 获取旧值
    remark_set.add(old_value); // 记录 原来的引用对象
}

当原来成员变量的引用发生变化之前,记录下原来的引用对象。

这种做法的思路是:尝试保留开始时的对象图,即原始快照(Snapshot At The Beginning,SATB),当某个时刻 的 GC Roots 确定后,当时的对象图就已经确定了。
比如当时 D 是引用着 G 的,那后续的标记也应该是按照这个时刻的对象图走(D 引用着 G)。如果期间发生变化,则可以记录起来,保证标记依然按照原本的视图来。

SATB 破坏了条件一:【灰色对象断开了白色对象的引用】,从而保证了不会漏标。

3.1 写屏障 + 增量更新

当对象D 的成员变量的引用发生变化时(objD.fieldG = G;),我们可以利用写屏障,将 D 新的成员变量引用对象 G 记录下来:

void post_write_barrier(oop* field, oop new_value) {
  if($gc_phase == GC_CONCURRENT_MARK && !isMarkd(field)) {
      remark_set.add(new_value); // 记录新引用的对象
  }
}

当有新引用插入进来时,记录下新的引用对象。

这种做法的思路是:不要求保留原始快照,而是针对新增的引用,将其记录下来等待遍历,即增量更新(Incremental Update)。

增量更新破坏了条件二:【黑色对象重新引用了该白色对象】,从而保证了不会漏标。

4、4. 读屏障

oop oop_field_load(oop* field) {
    pre_load_barrier(field); // 读屏障-读取前操作
    return *field;
}

读屏障是直接针对第一步:var G = objE.fieldG;,当读取成员变量时,一律记录下来:

void pre_load_barrier(oop* field, oop old_value) {
  if($gc_phase == GC_CONCURRENT_MARK && !isMarkd(field)) {
      oop old_value = *field;
      remark_set.add(old_value); // 记录读取到的对象
  }
}

这种做法是保守的,但也是安全的。因为条件二中【黑色对象重新引用了该白色对象】,重新引用的前提是:得获取到该白色对象,此时已经读屏障就发挥作用了。

5、5. 三色标记法与现代垃圾回收器

现代追踪式(可达性分析)的垃圾回收器几乎都借鉴了三色标记的算法思想,尽管实现的方式不尽相同:比如白色/黑色集合一般都不会出现(但是有其他体现颜色的地方)、灰色集合可以通过栈/队列/缓存日志等方式进行实现、遍历方式可以是广度/深度遍历等等。

对于读写屏障,以Java HotSpot VM 为例,其并发标记时对漏标的处理方案如下:

  • CMS:写屏障 + 增量更新
  • G1:写屏障 + SATB
  • ZGC:读屏障
