04、Tomcat8 源码解析 - Tomcat类加载器
Tomcat源码版本：apache-tomcat-8.5.54-src
JDK源码版本：jdk1.8.0_171
先来讲一下JVM的类加载机制。
一、JVM类加载机制

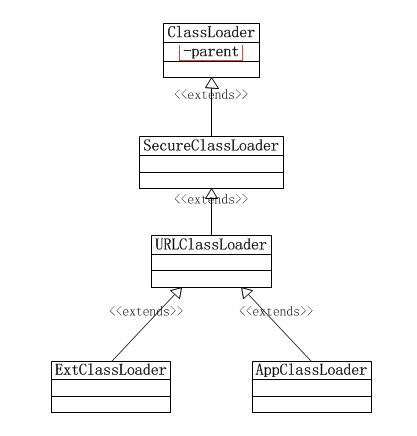

1、 继承关系；
ExtClassLoader和AppClassLoader都继承父类ClassLoader，ClassLoader有一个属性parent是实现双亲委派模型的关键属性。

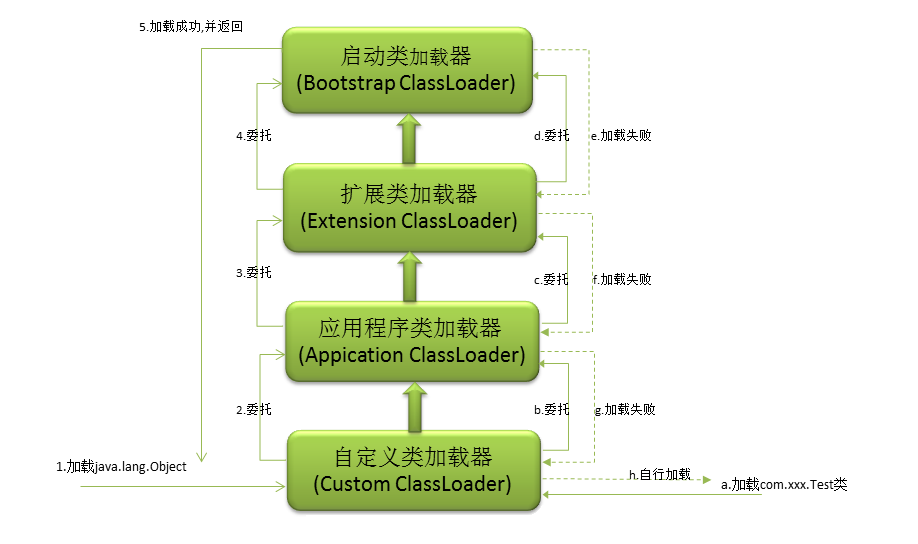

2、 双亲委派模型；
2、 1、BootstrapClassLoader：引导类加载器，是JVM内置native实现的；
1、通过源码sun.misc.Launcher可以看得它的加载路径：
private static String bootClassPath = System.getProperty("sun.boot.class.path");
或者配置-Xbootclasspath参数指定加载的路径
具体加载了那些类：
%JAVA_HOME%\jre\lib\resources.jar
%JAVA_HOME%\jre\lib\rt.jar
%JAVA_HOME%\jre\lib\sunrsasign.jar
%JAVA_HOME%\jre\lib\jsse.jar
%JAVA_HOME%\jre\lib\jce.jar
%JAVA_HOME%\jre\lib\charsets.jar
%JAVA_HOME%\jre\lib\jfr.jar
%JAVA_HOME%\jre\classes
2、ClassLoader的findBootstrapClass方法指示Bootstrap ClassLoader是JVM内置实现的
private Class<?> findBootstrapClassOrNull(String name)
{
if (!checkName(name)) return null;
return findBootstrapClass(name);
}
// return null if not found
private native Class<?> findBootstrapClass(String name);
2、 2、ExtensionClassLoader：扩展类加载器，实现类为sun.misc.Launcher$ExtClassLoader；
1、加载路径：String str = System.getProperty("java.ext.dirs");具体指：%JAVA_HOME%/jre/lib/ext
2、创建扩展类加载器
源码：sun.misc.Launcher
ExtClassLoader localExtClassLoader;
try
{
localExtClassLoader = ExtClassLoader.getExtClassLoader();
} catch (IOException localIOException1) {
throw new InternalError("Could not create extension class loader", localIOException1);
}
//直接将parent属性设置为null 所以扩展类加载器的parent默认就是Bootstrap ClassLoader
public ExtClassLoader(File[] var1) throws IOException {
super(getExtURLs(var1), (ClassLoader)null, Launcher.factory);
SharedSecrets.getJavaNetAccess().getURLClassPath(this).initLookupCache(this);
}
ClassLoader代码：
//ClassLoader有一个parent属性
private final ClassLoader parent;
protected ClassLoader(ClassLoader parent) {
this(checkCreateClassLoader(), parent);
}
private ClassLoader(Void unused, ClassLoader parent) {
this.parent = parent;
......
}
//加载类的方法主要是使用父类ClassLoader.loadClass方法：
protected Class<?> loadClass(String name, boolean resolve)
throws ClassNotFoundException
{
synchronized (getClassLoadingLock(name)) {
// 首先，查找该类是否已经被加载过了
Class c = findLoadedClass(name);
if (c == null) { //未被加载过
long t0 = System.nanoTime();
try {
if (parent != null) { // 父类加载器不为null，则调用父类加载器尝试加载
c = parent.loadClass(name, false);
} else { // 父类加载器为null，则调用本地方法，交由启动类加载器加载，所以说ExtClassLoader的父类加载器为Bootstrap ClassLoader
c = findBootstrapClassOrNull(name);
}
} catch (ClassNotFoundException e) {
}
if (c == null) { //仍然加载不到，只能由本加载器通过findClass去加载
long t1 = System.nanoTime();
c = findClass(name);
// this is the defining class loader; record the stats
sun.misc.PerfCounter.getParentDelegationTime().addTime(t1 - t0);
sun.misc.PerfCounter.getFindClassTime().addElapsedTimeFrom(t1);
sun.misc.PerfCounter.getFindClasses().increment();
}
}
if (resolve) {
resolveClass(c);
}
return c;
}
}
2、 3、AppicationClassLoader：应用程序类加载器，或者叫系统类加载器，实现类为sun.misc.Launcher$AppClassLoader；
1、加载路径：final String s = System.getProperty("java.class.path");
2、具体实现
源码sun.misc.Launcher：
ExtClassLoader localExtClassLoader;
try
{
localExtClassLoader = ExtClassLoader.getExtClassLoader();
} catch (IOException localIOException1) {
throw new InternalError("Could not create extension class loader", localIOException1);
}
//直接将parent属性设置为null 所以扩展类加载器的parent默认就是Bootstrap ClassLoader
public ExtClassLoader(File[] var1) throws IOException {
super(getExtURLs(var1), (ClassLoader)null, Launcher.factory);
SharedSecrets.getJavaNetAccess().getURLClassPath(this).initLookupCache(this);
}
//应用类/系统类加载器
try
{
//将扩展类加载器作为参数传进去 实现双亲委托机制
loader = AppClassLoader.getAppClassLoader(localExtClassLoader);
} catch (IOException localIOException2) {
throw new InternalError("Could not create application class loader", localIOException2);
}
//当AppClassLoader被初始化以后，会被设置为当前线程的上下文类加载器以及保存到Launcher类的loader属性中，
//而通过ClassLoader.getSystemClassLoader()获取的也正是该类加载器(Launcher.loader)。
Thread.currentThread().setContextClassLoader(loader);
....
//var0为扩展类加载器
public static ClassLoader getAppClassLoader(final ClassLoader var0) throws IOException {
final String var1 = System.getProperty("java.class.path");
final File[] var2 = var1 == null ? new File[0] : Launcher.getClassPath(var1);
return (ClassLoader)AccessController.doPrivileged(new PrivilegedAction<Launcher.AppClassLoader>() {
public Launcher.AppClassLoader run() {
URL[] var1x = var1 == null ? new URL[0] : Launcher.pathToURLs(var2);
return new Launcher.AppClassLoader(var1x, var0);
}
});
}
//var2为扩展类加载器
AppClassLoader(URL[] var1, ClassLoader var2) {
super(var1, var2, Launcher.factory);
this.ucp.initLookupCache(this);
}
ClassLoader代码：
//ClassLoader有一个parent属性
private final ClassLoader parent;
//最终调用父类ClassLoader构造方法 所以应用加载器的parent就是扩展类加载器 注意parent不是继承父类
protected ClassLoader(ClassLoader parent) {
this(checkCreateClassLoader(), parent);
}
private ClassLoader(Void unused, ClassLoader parent) {
this.parent = parent;
......
}
//加载类的方法主要是使用父类ClassLoader.loadClass方法：
protected Class<?> loadClass(String name, boolean resolve)
throws ClassNotFoundException
{
synchronized (getClassLoadingLock(name)) {
// 首先，查找该类是否已经被加载过了
Class c = findLoadedClass(name);
if (c == null) { //未被加载过
long t0 = System.nanoTime();
try {
if (parent != null) { // 父类加载器不为null，则调用父类加载器尝试加载
c = parent.loadClass(name, false);
} else { // 父类加载器为null，则调用本地方法，交由启动类加载器加载，所以说ExtClassLoader的父类加载器为Bootstrap ClassLoader
c = findBootstrapClassOrNull(name);
}
} catch (ClassNotFoundException e) {
}
if (c == null) { //仍然加载不到，只能由本加载器通过findClass去加载
long t1 = System.nanoTime();
c = findClass(name);
// this is the defining class loader; record the stats
sun.misc.PerfCounter.getParentDelegationTime().addTime(t1 - t0);
sun.misc.PerfCounter.getFindClassTime().addElapsedTimeFrom(t1);
sun.misc.PerfCounter.getFindClasses().increment();
}
}
if (resolve) {
resolveClass(c);
}
return c;
}
}
2、 4、自定义类加载器；
1、自定义类加载器需要继承ClassLoader
public class MyclassLoader extends ClassLoader {}
2、有一个默认无参构造器，会调用父类的构造器，内部默认获取应用类加载器设置其parant属性
ClassLoader源码：
//构造函数
protected ClassLoader() {
this(checkCreateClassLoader(), getSystemClassLoader());
}
@CallerSensitive
public static ClassLoader getSystemClassLoader() {
initSystemClassLoader();
if (scl == null) {
return null;
}
SecurityManager sm = System.getSecurityManager();
if (sm != null) {
checkClassLoaderPermission(scl, Reflection.getCallerClass());
}
return scl;
}
private static synchronized void initSystemClassLoader() {
if (!sclSet) {
if (scl != null)
throw new IllegalStateException("recursive invocation");
sun.misc.Launcher l = sun.misc.Launcher.getLauncher();
if (l != null) {
Throwable oops = null;
scl = l.getClassLoader();
try {
scl = AccessController.doPrivileged(
new SystemClassLoaderAction(scl));
} catch (PrivilegedActionException pae) {
oops = pae.getCause();
if (oops instanceof InvocationTargetException) {
oops = oops.getCause();
}
}
if (oops != null) {
if (oops instanceof Error) {
throw (Error) oops;
} else {
// wrap the exception
throw new Error(oops);
}
}
}
sclSet = true;
}
}
源码：Launcher
public class Launcher
{
private ClassLoader loader;
public Launcher()
{
......
try
{
//使用应用加载器作为loader
loader = AppClassLoader.getAppClassLoader(localExtClassLoader);
} catch (IOException localIOException2) {
throw new InternalError("Could not create application class loader", localIOException2);
}
Thread.currentThread().setContextClassLoader(loader);
.....
}
//直接返回loader
public ClassLoader getClassLoader() {
return this.loader;
}
......
}

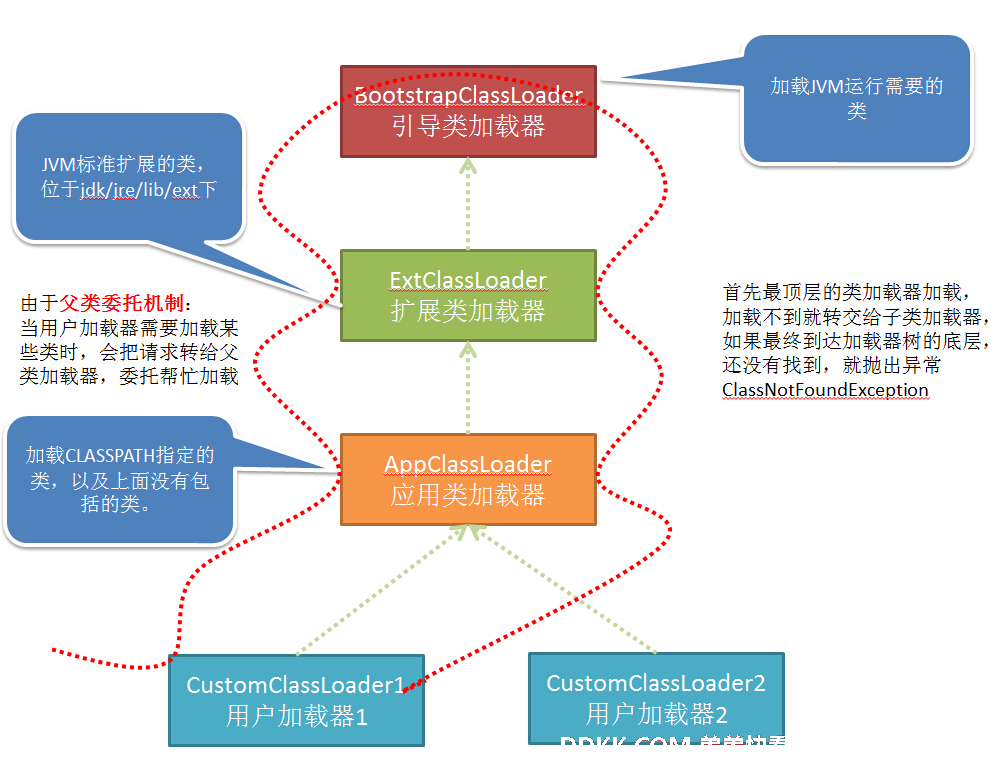

最后来一张双亲委派模型图：
二、Tomcat类加载器

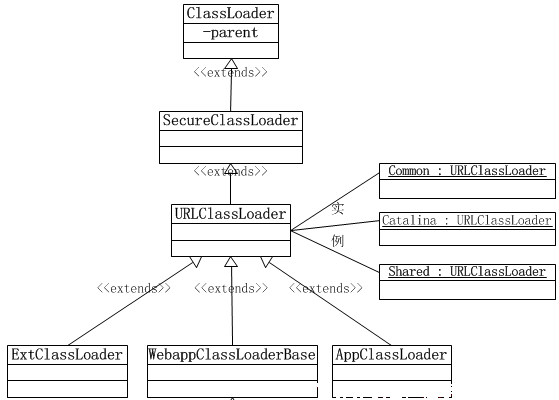

1、 继承关系；

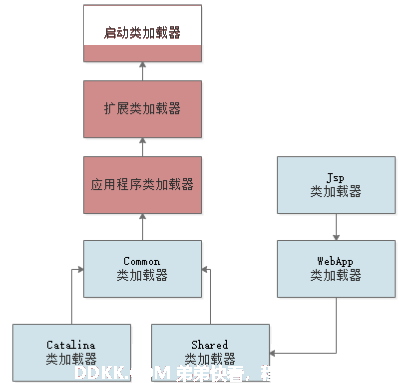

2、 Tomcat类加载器；
2、 1、三个基本类加载器；
1、commonLoader：Tomcat最基本的类加载器，加载的class可以被Tomcat容器本身以及各个Webapp访问;
2、catalinaLoader：Tomcat容器私有的类加载器，加载路径中的class对于Webapp不可见;
3、sharedLoader：各个Webapp共享的类加载器，加载路径中的class对于所有Webapp可见，但是对于Tomcat容器不可见;
CommonClassLoader能加载的类都可以被Catalina ClassLoader和SharedClassLoader使用，从而实现了公有类库的共用，而CatalinaClassLoader和Shared ClassLoader自己能加载的类则与对方相互隔离。
#加载路径:配置文件/tomcat8.5/conf/catalina.properties中属性
common.loader="${catalina.base}/lib","${catalina.base}/lib/*.jar","${catalina.home}/lib","${catalina.home}/lib/*.jar"
#tomcat6之前有个目录/server/*，之后设置为空
server.loader=
#tomcat6之前有个目录/shared/*，之后设置为空
shared.loader=
/tomcat8.5/java/org/apache/catalina/startup/Bootstrap.java
private void initClassLoaders() {
try {
//commonLoader初始化的时候将parent设置为null
commonLoader = createClassLoader("common", null);//URLClassLoader 默认是common
if (commonLoader == null) {
// no config file, default to this loader - we might be in a 'single' env.
commonLoader = this.getClass().getClassLoader();
}
catalinaLoader = createClassLoader("server", commonLoader);//common子load-server
sharedLoader = createClassLoader("shared", commonLoader);//common子load-shared
} catch (Throwable t) {
handleThrowable(t);
log.error("Class loader creation threw exception", t);
System.exit(1);
}
}
private ClassLoader createClassLoader(String name, ClassLoader parent)
throws Exception {
//server.loader和shared.loader都为空 默认使用commonLoader
String value = CatalinaProperties.getProperty(name + ".loader");
if ((value == null) || (value.equals("")))
return parent;
value = replace(value);
......
return ClassLoaderFactory.createClassLoader(repositories, parent);
}
ClassLoaderFactory源码：
public static ClassLoader createClassLoader(List<Repository> repositories,
final ClassLoader parent)
throws Exception {
......
return AccessController.doPrivileged(
new PrivilegedAction<URLClassLoader>() {
@Override
public URLClassLoader run() {
if (parent == null)
return new URLClassLoader(array);
else
return new URLClassLoader(array, parent);
}
});
}
URLClassLoader最终调用父类ClassLoader，然后调用getSystemClassLoader获取的就是应用类加载器AppClassLoader。
2、 2、WebappClassLoader：各个Webapp私有的类加载器，加载路径中的class只对当前Webapp可见.；
WebAppClassLoader可以使用SharedClassLoader加载到的类，但各个WebAppClassLoader实例之间相互隔离。
StandardContext.java启动时加载：
protected synchronized void startInternal() throws LifecycleException {
......
if (getLoader() == null) {
WebappLoader webappLoader = new WebappLoader();
webappLoader.setDelegate(getDelegate());
setLoader(webappLoader);
}
......
try {
if (ok) {
// Start our subordinate components, if any
Loader loader = getLoader();
if (loader instanceof Lifecycle) {
((Lifecycle) loader).start();
}
......
}
......
}
.....
}
WebappLoader.java：注意WebappLoader.java没有继承ClassLoader及其子类，不是真正加载类是其下面的WebappClassLoaderBase属性
//WebappClassLoaderBase属性 这才是真正的类加载器
private WebappClassLoaderBase classLoader = null;
//ParallelWebappClassLoader继承WebappClassLoaderBase
private String loaderClass = ParallelWebappClassLoader.class.getName();
//无参构造函数
public WebappLoader() {
this(null);
}
//将WebappClassLoaderBase属性设置为null
public WebappLoader(ClassLoader parent) {
super();
this.parentClassLoader = parent;
}
protected void startInternal() throws LifecycleException {
......
// Construct a class loader based on our current repositories list
try {
classLoader = createClassLoader();
classLoader.setResources(context.getResources());
classLoader.setDelegate(this.delegate);
......
} catch (Throwable t) {
.....
}
}
private WebappClassLoaderBase createClassLoader()
throws Exception {
Class<?> clazz = Class.forName(loaderClass);
WebappClassLoaderBase classLoader = null;
if (parentClassLoader == null) {
//这里getParentClassLoader()会获取父容器StandarHost.parentClassLoader对象属性，
//而这个对象属性是在Catalina$SetParentClassLoaderRule.begin()初始化，
//初始化的值其实就是Catalina.parentClassLoader对象属性，再来跟踪一下Catalina.parentClassLoader，
//在Bootstrap.init()时通过反射调用了Catalina.setParentClassLoader()，将Bootstrap.sharedLoader属性设置为Catalina.parentClassLoader，
//所以WebClassLoader的父类加载器是Shared ClassLoader.
parentClassLoader = context.getParentClassLoader();
} else {
context.setParentClassLoader(parentClassLoader);
}
Class<?>[] argTypes = { ClassLoader.class };
Object[] args = { parentClassLoader };
Constructor<?> constr = clazz.getConstructor(argTypes);
classLoader = (WebappClassLoaderBase) constr.newInstance(args);
return classLoader;
}
WebAppClassLoaderBase实现了web应用类加载的机制：
tomcat的类加载机制是违反了双亲委托原则的，对于一些未加载的非基础类(Object,String等)，各个web应用自己的类加载器(WebAppClassLoader)会优先加载，加载不到时再交给commonClassLoader走双亲委托。
具体的加载逻辑位于WebAppClassLoaderBase.loadClass()方法中，过程：
1、先在本地缓存中查找是否已经加载过该类(对于一些已经加载了的类，会被缓存在resourceEntries这个数据结构中)，如果已经加载即返回，否则 继续下一步。
2、让系统类加载器(AppClassLoader)尝试加载该类，主要是为了防止一些基础类会被web中的类覆盖，如果加载到即返回，返回继续。
3、前两步均没加载到目标类，那么web应用的类加载器将自行加载，如果加载到则返回，否则继续下一步。
4、最后还是加载不到的话，则委托父类加载器(Common ClassLoader)去加载。
第3第4两个步骤的顺序已经违反了双亲委托机制，除了tomcat之外，JDBC,JNDI,Thread.currentThread().setContextClassLoader();等很多地方都一样是违反了双亲委托。
2、 3、JasperClassLoader：每一个JSP文件对应一个Jsp类加载器；
JasperLoader的加载范围仅仅是这个JSP文件所编译出来的那一个.Class文件，它出现的目的就是为了被丢弃：当Web容器检测到JSP文件被修改时，会替换掉目前的JasperLoader的实例，并通过再建立一个新的Jsp类加载器来实现JSP文件的HotSwap功能
3、 Tomcat类加载顺序；
当tomcat启动时，会创建几种类加载器：
1、Bootstrap 引导类加载器：加载JVM启动所需的类，以及标准扩展类（位于jre/lib/ext下）
2、System 系统类加载器 ：加载tomcat启动的类，比如bootstrap.jar，通常在catalina.bat或者catalina.sh中指定。位于CATALINA_HOME/bin下。
3、Common 通用类加载器 ：加载tomcat使用以及应用通用的一些类，位于CATALINA_HOME/lib下，比如servlet-api.jar
4、webapp 应用类加载器：每个应用在部署后，都会创建一个唯一的类加载器。该类加载器会加载位于 WEB-INF/lib下的jar文件中的class 和 WEB-INF/classes下的class文件。
当应用需要到某个类时，则会按照下面的顺序进行类加载：
1、使用bootstrap引导类加载器加载;
2、使用system系统类加载器加载;
3、使用应用类加载器在WEB-INF/classes中加载;
4、使用应用类加载器在WEB-INF/lib中加载;
5、使用common类加载器在CATALINA_HOME/lib中加载;
参考： 图解Tomcat类加载机制
