20- Redis 实战 - 跳跃表的实现

Redis 的跳跃表由 redis.h/zskiplistNode 和 redis.h/zskiplist 两个结构定义，其中 zskiplistNode 结构用于表示跳跃表节点，而 zskiplist结构则用于保存跳跃表节点的相关信息，比如节点的数量，以及指向表头节点和表尾节点的指针，等等。

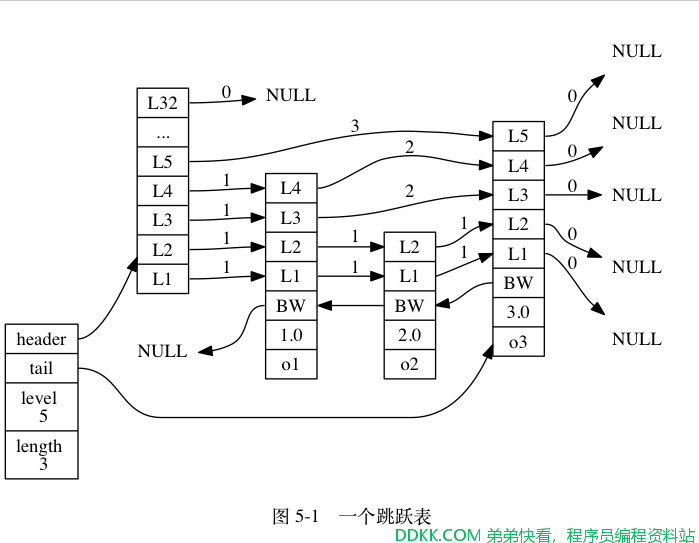

图5-1 展示了一个跳跃表示例，位于图片最左边的是 zskiplist 结构，该结构包含以下属性：

header ：指向跳跃表的表头节点。
tail ：指向跳跃表的表尾节点。
level ：记录目前跳跃表内，层数最大的那个节点的层数（表头节点的层数不计算在内）。
length ：记录跳跃表的长度，也即是，跳跃表目前包含节点的数量（表头节点不计算在内）。

位于zskiplist 结构右方的是四个 zskiplistNode 结构，该结构包含以下属性：

层（level）：节点中用 L1 、 L2 、 L3 等字样标记节点的各个层， L1 代表第一层， L2 代表第二层，以此类推。每个层都带有两个属性：前进指针和跨度。前进指针用于访问位于表尾方向的其他节点，而跨度则记录了前进指针所指向节点和当前节点的距离。在上面的图片中，连线上带有数字的箭头就代表前进指针，而那个数字就是跨度。当程序从表头向表尾进行遍历时，访问会沿着层的前进指针进行。
后退（backward）指针：节点中用 BW 字样标记节点的后退指针，它指向位于当前节点的前一个节点。后退指针在程序从表尾向表头遍历时使用。
分值（score）：各个节点中的 1.0 、 2.0 和 3.0 是节点所保存的分值。在跳跃表中，节点按各自所保存的分值从小到大排列。
成员对象（obj）：各个节点中的 o1 、 o2 和 o3 是节点所保存的成员对象。

注意表头节点和其他节点的构造是一样的：表头节点也有后退指针、分值和成员对象，不过表头节点的这些属性都不会被用到，所以图中省略了这些部分，只显示了表头节点的各个层。

本节接下来的内容将对 zskiplistNode 和 zskiplist 两个结构进行更详细的介绍。

跳跃表节点

跳跃表节点的实现由 redis.h/zskiplistNode 结构定义：

typedef struct zskiplistNode {

    // 后退指针
    struct zskiplistNode *backward;

    // 分值
    double score;

    // 成员对象
    robj *obj;

    // 层
    struct zskiplistLevel {

        // 前进指针
        struct zskiplistNode *forward;

        // 跨度
        unsigned int span;

    } level[];

} zskiplistNode;

层

跳跃表节点的 level 数组可以包含多个元素，每个元素都包含一个指向其他节点的指针，程序可以通过这些层来加快访问其他节点的速度，一般来说，层的数量越多，访问其他节点的速度就越快。

每次创建一个新跳跃表节点的时候，程序都根据幂次定律（power law，越大的数出现的概率越小）随机生成一个介于 1 和 32 之间的值作为 level 数组的大小，这个大小就是层的“高度”。

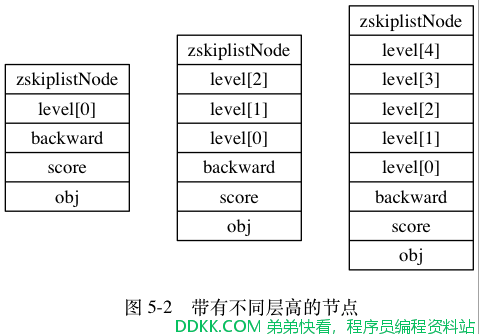

图5-2 分别展示了三个高度为 1 层、 3 层和 5 层的节点，因为 C 语言的数组索引总是从 0 开始的，所以节点的第一层是 level[0] ，而第二层是 level[1] ，以此类推。

前进指针

每个层都有一个指向表尾方向的前进指针（level[i].forward 属性），用于从表头向表尾方向访问节点。

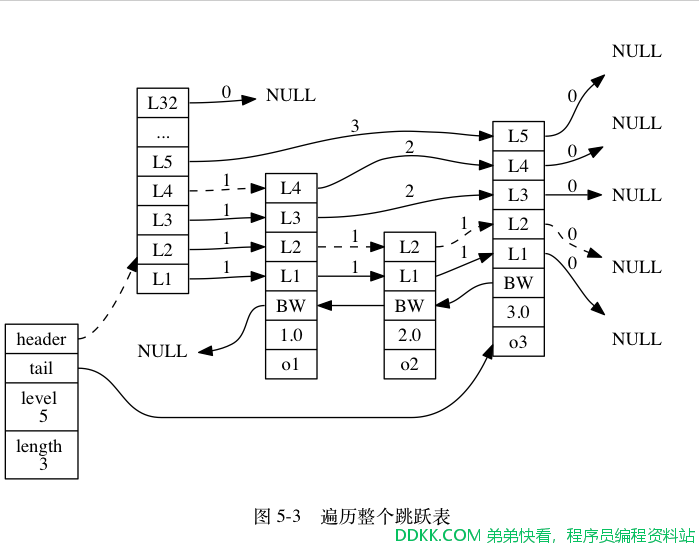

图5-3 用虚线表示出了程序从表头向表尾方向，遍历跳跃表中所有节点的路径：

1、迭代程序首先访问跳跃表的第一个节点（表头），然后从第四层的前进指针移动到表中的第二个节点；
2、在第二个节点时，程序沿着第二层的前进指针移动到表中的第三个节点；
3、在第三个节点时，程序同样沿着第二层的前进指针移动到表中的第四个节点；
4、当程序再次沿着第四个节点的前进指针移动时，它碰到一个NULL，程序知道这时已经到达了跳跃表的表尾，于是结束这次遍历；

跨度

层的跨度（level[i].span 属性）用于记录两个节点之间的距离：

两个节点之间的跨度越大，它们相距得就越远。
指向 NULL 的所有前进指针的跨度都为 0 ，因为它们没有连向任何节点。

初看上去，很容易以为跨度和遍历操作有关，但实际上并不是这样 —— 遍历操作只使用前进指针就可以完成了，跨度实际上是用来计算排位（rank）的：在查找某个节点的过程中，将沿途访问过的所有层的跨度累计起来，得到的结果就是目标节点在跳跃表中的排位。

举个例子，图 5-4 用虚线标记了在跳跃表中查找分值为 3.0 、成员对象为 o3 的节点时，沿途经历的层：查找的过程只经过了一个层，并且层的跨度为 3 ，所以目标节点在跳跃表中的排位为 3 。
