Dell 5I/6I阵列卡快速设置图文教程 doc版

最近购买了dell 服务器用的是6I的阵列卡，第一次接触不太会弄，看了这个教程基本上没问题了。需要配置5I或者6I阵列卡的朋友可以看下这个doc文档基本上就会了，如果不懂得可以进群2（ 36345889）交流学习。

一、设置RIAD 0

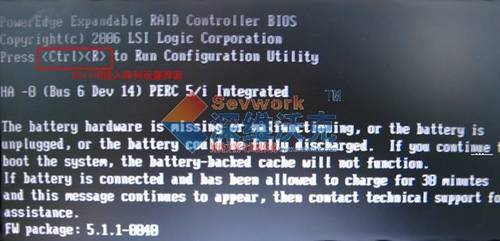

1、进入阵列卡设置，按CTRL＋R进入阵列卡BIOS设置

下面那一堆英文，就是THE BATTEY开头，以ASSISTANCE结束的这段，是提示阵列卡未接电池，可以忽略，不影响正常使用。

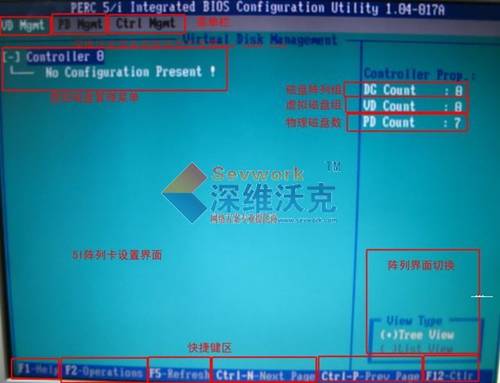

2、阵列BIOS默认界面

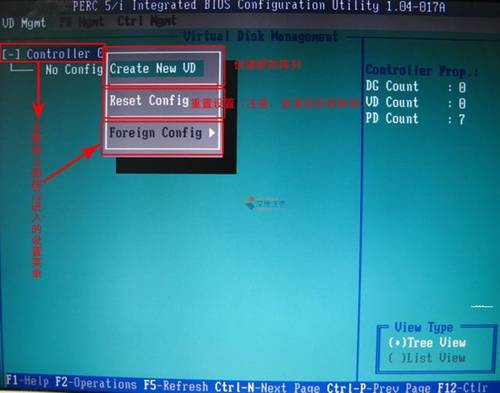

3、在CONTROLLER菜单上面按F2键，如图

弹出菜单第一位，选择Create New VD，创建新的阵列

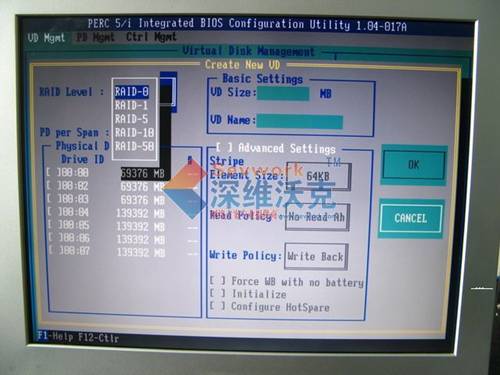

显示“Create New VD”（创建新 VD）屏幕。光标位于“RAID Levels”（RAID 级别）选项上。

按 <Enter> 键显示 RAID 级别。

按下箭头键选择 RAID 级别，然后按 <Enter> 键。

按 <Tab> 键将光标移动到物理磁盘列表。

使用下箭头键高亮度显示某个物理磁盘，并按空格键选择该磁盘。

如果需要，选择其它磁盘。

按 <Tab> 键将光标移动到“Basic Settings”（基本设置）框，然后设置虚拟磁盘的大小和名称。

最重要的出来了

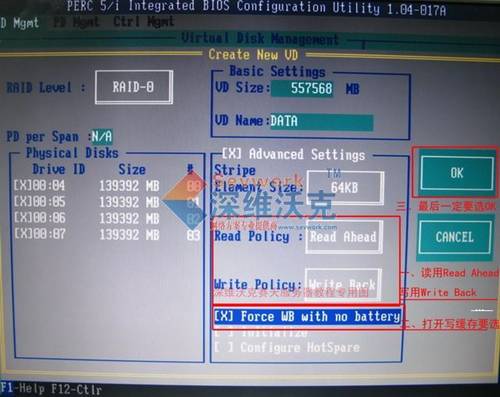

按 <Tab> 键将光标移动到“Advanced Settings”（高级设置）。如图


按空格键激活这些设置，以便可以对其进行更改。

X 将显示在“Advanced Settings”（高级设置）旁边。这些设置为磁条元大小和读取策略。您还可以选择高级选项，例如将高速缓存策略强制为回写式、初始化虚拟磁盘及配置专用热备用。显示窗口时将显示这些参数的默认值。可以接受默认值或对其进行更改。
执行以下步骤来选择虚拟磁盘参数：
按 <Tab> 键将光标移动到要更改的参数。
按下箭头键打开参数并向下滚动设置列表。

要更改磁条元大小，请按 <Tab> 键高亮度显示“Stripe Element Size”（磁条元大小）。

按 <Enter> 键显示磁条元大小列表（8 KB、16 KB、32 KB、64 KB 和 128 KB），然后按下箭头键高亮度显示某个选项并按 <Enter> 键。 默认推荐选择64K

如果需要，按 <Tab> 键将光标移动到“Read Policy”（读取策略），以对其进行更改。

按 <Enter> 键显示选项，即“Read Ahd”（预读）、“No Read”（非预读）或“Adaptive”（自适应），然后按下箭头键高亮度显示某个选项并按 <Enter> 键。 推荐选择：Read Ahd

按 <Tab> 键将光标移动到“Write Policy”（写入策略），以对其进行更改。

按 <Enter> 键显示选项，即“Write-Through”（直写式）或“Write-Back”（回写式），然后按下箭头键高亮度显示某个选项并按 <Enter> 键。  推荐选择：Write-Back

按 <Tab> 键将光标移动到“OK”（确定）。

按 <Tab> 键将光标移动到“Force WB with no battery”（强制回写式不使用电池），然后按 <Enter> 键。 在没有安装电池的情况下，这项一定要选择上
