05、数据结构与算法 - 实战：图的实现

摘要

实现图结构的方案大致为邻接矩阵和邻接表，本期就介绍一下这两个方案分别是什么。在最后会处理一下图的基本接口，以及顶点结构和边结构，为下期代码实现做准备。

前两期文章介绍了图的基本概念，以及图的种类。这期就了解一下实现图结构的方案。主要有两种实现方案，分别是邻接矩阵和邻接表。

邻接矩阵

邻接矩阵就是用数组来分别存放顶点和边。即用一个一维数组存放顶点，用一个二维数组存放边。



上图可以看出，使用邻接矩阵描述一个无向图时，若两个顶点连接，就设置为 1，反之，就设置为 0。

那么有向图，该怎么表示呢？

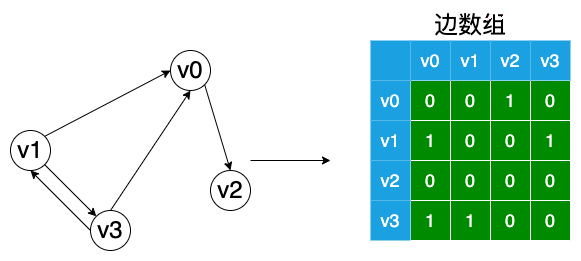

上图可以看到，有向图的邻接矩阵从左侧看，分别可以知道某一个顶点到其他顶点的连接情况，比如顶点 v1 和顶点 v3 的连接情况，就可以看到左侧 v1 和顶部 v3 的交汇点数字为 1，左侧 v3 和顶部 v1 的交汇点数字为 1，这就表示图中 v1 和 v3 相关连接的关系。

最后就是有权图该如何表示呢？



有权图的邻接矩阵和有向图的邻接矩阵很相似，有两个区别点：

1、 当一个顶点到另外一个顶点有连接，交汇的点填写权值；
2、 那么这个顶点到另外一个顶点没有连接，交汇点填写null（或者其他符合都可以）；

邻接表

邻接表就类似哈希表，即把所有顶点都依次放到一个数组里面，然后拿到第一个顶点，找到和它连接的顶点，像火车车厢一样，一个个的指向它们。直到最后一个没有可以指向的顶点时，就用 null 来表示（或者其他的符号）。



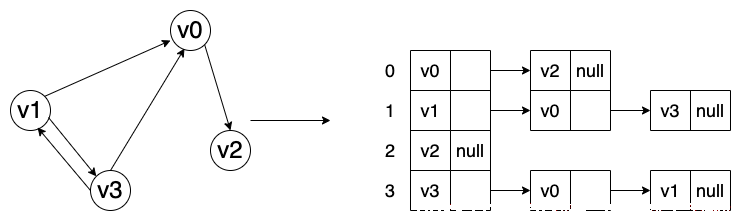

图中箭头指向，表示要将指向的顶点放在上一个空格的位置，接下来表示有向图时，如下图：



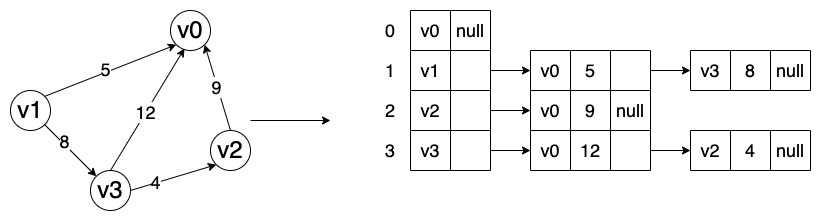

表示有权图时，可以将权值放在指向的下一个顶点中，如下图：



基础接口

接下来，就开始用代码来实现图结构。这里先定义一下图结构的接口 API，包括添加或者删除顶点，添加或者删除边等。

// 顶点数量
int verticesSize();
// 边数量
int edgesSize();

// 添加顶点
void addVertice(V v);
// 移除顶点
void removeVertice(V v);

// 添加边
void addEdge(V fromV, V toV);
// 添加边，包括权值
vode addEdge(V fromV, V toV, E weight);
// 移除边
void removeEdge(V fromV, V toV);
定义顶点

在开始之前，需要先了解出度和入度这两个名词：

  • 出度：一个顶点的出度为 x，是指有 x 条边以这个顶点为起点；
  • 入度：一个顶点的入度为 x，是指有 x 条边以该顶点为终点；

在一个顶点中需要记录出度的边，也要记录入度的边，因为顶点上有多个边，所以需要用列表结构来存储，还需要记录元素。自定义一个顶点比较的方法，来确定顶点是否相同。最后重写一下 获取顶点哈希值的方法，留作备用。

private static class Vertex<V, E> {


    V value;
    // 进来的边
    Set<Edge<V, E>> inEdges = new HashSet<>();
    // 出去的边
    Set<Edge<V, E>> outEdges = new HashSet<>();

    // 构造方法
    Vertex(V v) {


        this.value = v;
    }

    // 自定义对比和 hash code
    @Override
    public boolean equals(Object obj) {


        return Objects.equals(value, ((Vertex<V, E>)obj).value);
    }

    @Override
    public int hashCode() {


        return value == null ? 0 : value.hashCode();
    }
}
定义边

边结构中要记录起始和结束的顶点，一个边只能有一个起始顶点和一个结束顶点，这里也要提前定义记录权值的属性。在结构中要重写是否相同的方法，重写边的哈希值留作后用。

private static class Edge<V, E> {


    // 起点
    Vertex<V, E> from;
    // 终点
    Vertex<V, E> to;
    // 权值
    E weight;
    Edge(Vertex<V, E> from, Vertex<V, E> to) {


        this.from = from;
        this.to = to;
    }

    EdgeInfo<V, E> info() {


        return new EdgeInfo<>(from.value, to.value, weight);
    }

    // 实现对比和 hash code
    @Override
    public boolean equals(Object obj) {


        Edge<V, E> edge = (Edge<V,E>)obj;
        return Objects.equals(from, edge.from) && Objects.equals(to, edge.to);
    }

    @Override
    public int hashCode() {


        return from.hashCode() * 31 + to.hashCode();
    }
}

代码中可以看出，在 equals 方法中，要同时满足起始顶点、结束顶点相等，这个边才相等。在 hashCode 中的 *31 是将起始顶点的哈希值放在高位（向左移动了5个位置，二进制），和结束顶点的哈希值组合得来的。

总结

  • 图的两个实现方案分别是邻接矩阵和邻接表；
  • 图的基本接口是顶点和边的数量，添加和删除顶点，添加和删除边，这3项；
  • 顶点的结构中要分别记录出度和入度的边，以及元素；
  • 边的结构中要分别记录起始顶点和结束顶点；
  • 不论是顶点结构还是边结构，都要重写 equals 和 hashCode 这两个方法。
