数据结构与算法-基础(4)

10、数据结构与算法 - 基础：图的遍历

图的遍历

1、在图中有回路，从图中某一顶点出发访问图中其它顶点时，可能又会回到出发点，而图中可能还剩余有顶点没有访问到；

2、我们可以设置一个全局型标志数组visited来标志某个顶点是否被访问过，未访问的值为0，访问过的值为1；

3、图的遍历有两种方法：深度优先搜索遍历（DFS）、广度优先搜索遍历（BFS）；

深度优先搜索

深度优先搜索思想

首先访问顶点i，并将其访问标记置为访问过，即visited[i] =1；
然后搜索与顶点i有边相连的下一个顶点j，若j未被访问过，则访问它，并将j的访问标记置为访问过，visited[j]=1，然后从j开始重复此过程，若j已访问，再看与i有边相连的其它顶点；
若与i有边相连的顶点都被访问过，则退回到前一个访问顶点并重复刚才过程，直到图中所有顶点都被访问完为止。

例如：

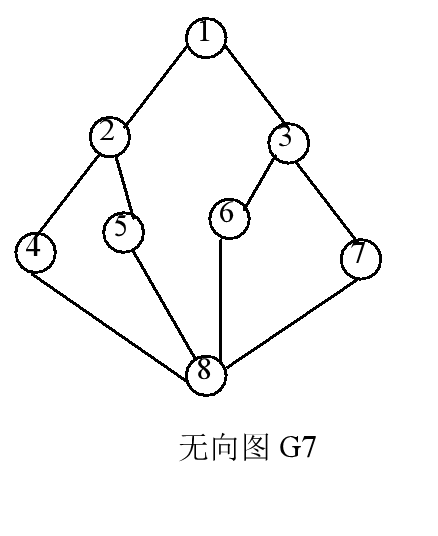

对下图所示无向图G7，从顶点1出发的深度优先搜索遍历序列可有多种，下面仅给出三种，其它可作类似分析。

1, 2, 4, 8, 5, 6, 3, 7

1, 2, 5, 8, 4, 7, 3, 6

1, 3, 6, 8, 7, 4, 2, 5

可以看出，从某一个顶点出发的遍历结果是不唯一的。但是,若我们给定图的存贮结构,则从某一顶点出发的遍历结果应是唯一的。

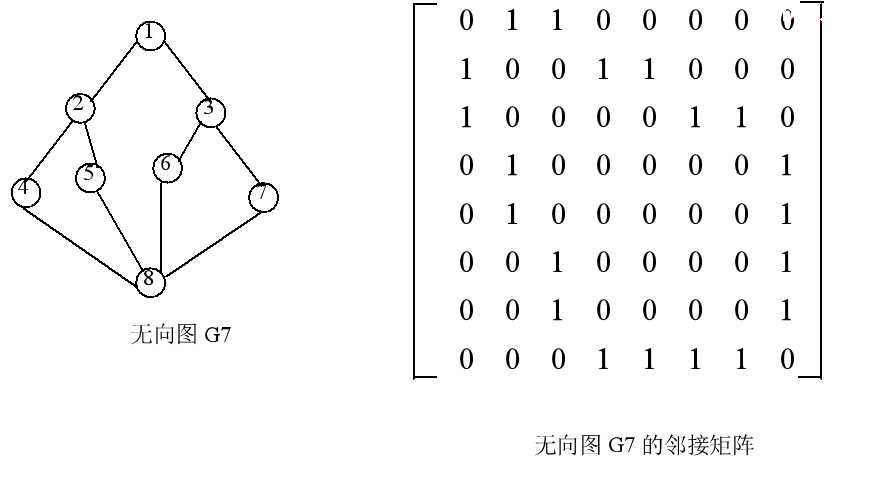

1. 用邻接矩阵实现图的深度优先搜索

#define MAX_VERTEX_NUM 100
typedef int VertexType; /*假设图中结点的数据类型为整型*/
typedef struct  {
   VertexType v[MAX_VERTEX_NUM];     /*顶点表*/
   int A[MAX_VERTEX_NUM][MAX_VERTEX_NUM];   /*邻接矩阵*/
   int vexnum,arcnum; /*图的顶点数和弧数*/
}MGraph;
int visited[MAX_VERTEX_NUM];
void DFSM(MGraph G, int i)
{
   printf("%5d",G.v[i]); /*访问顶点i*/
   visited[i]=1;                 /*标记顶点i已访问*/
   for(int j=0;j<G.vexnum;j++) {
      if (!visited[j] && G.A[i][j]==1)
         DFSM(G,j); /*若某个邻接顶点尚未访问，则递归访问它*/
   }
}

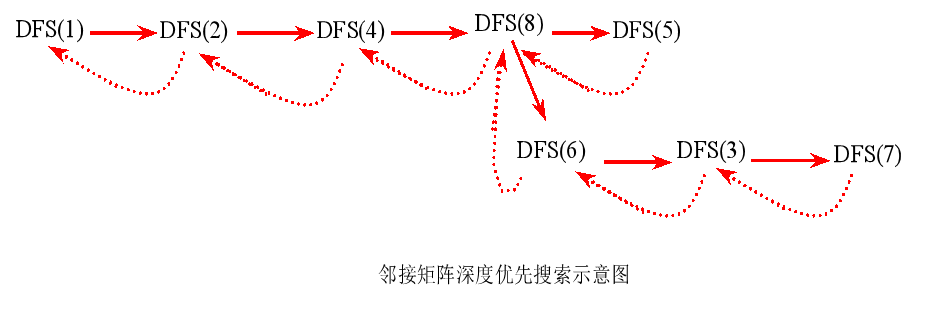

用上述算法和无向图G7，可以描述从顶点1出发的深度优先搜索遍历过程，其中实线表示下一层递归调用，虚线表示递归调用的返回。可以得到从顶点1的遍历结果为 1, 2, 4, 8, 5, 6, 3, 7。同样可以分析出从其它顶点出发的遍历结果。

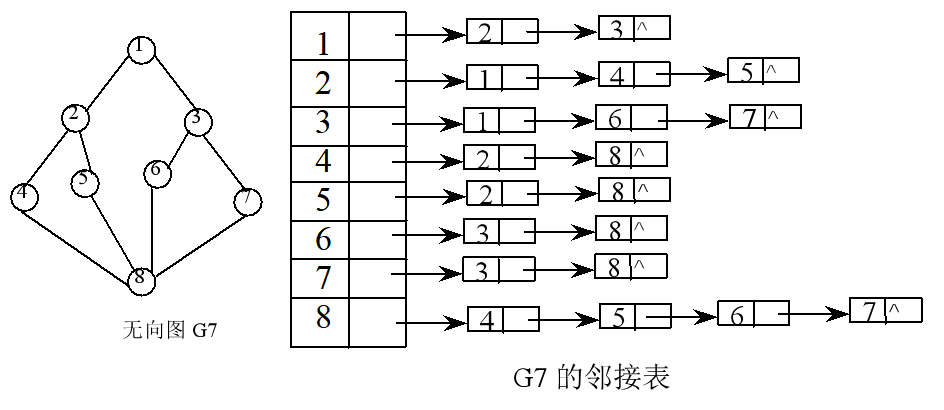

2. 用邻接表实现图的深度优先搜索

图的邻接表存储结构定义：

typedef struct ArcNode {
  int    adjvex;  /*该弧所指向的顶点的位置*/
  struct ArcNode  *nextarc; /*下一条弧*/
  InfoType   info;   /*该弧上的权值*/
} ArcNode;
typedef int VertexType;
typedef struct VNode {
    VertexType  data;
    ArcNode  *firstarc;
}VNode;
typedef struct {
     VNode  vertices[MAXV];
     int   vexnum, arcnum;
} ALGraph;

邻接表存储时的深度优先搜索算法：

int visited[MAX_VERTEX_NUM];
void DFS(ALGraph G, int v)
{
   ArcNode *p;
   printf("%5d",G.vertices[v].data); /*访问顶点v*/
   visited[v]=1;              /*标记顶点v已访问*/
   p=G.vertices[v].firstarc;  /*取第一个邻接边*/
   while (p) {
   if (!visited[p->adjvex])
      DFS(G,p->adjvex); /*递归访问*/
      p=p->nextarc;  /*找顶点v的下一个邻接点*/
   }
}

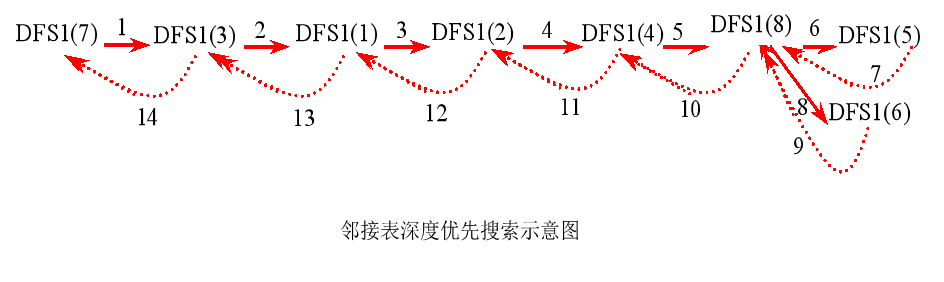

用刚才算法，可以描述从顶点7出发的深度优先搜索遍历示意图，其中实线表示下一层递归，虚线表示递归返回，箭头旁边数字表示调用的步骤。遍历序列为 7， 3， 1， 2， 4， 8， 5， 6。

广度优先搜索

广度优先搜索的思想

借助队列先进先出的特点实现

首先访问顶点i，并将其访问标志置为已被访问，即visited[i]=1；
接着依次访问与顶点i有边相连的所有顶点W1，W2，…，Wt；
然后再按顺序访问与W1，W2，…，Wt有边相连又未曾访问过的顶点；
依此类推，直到图中所有顶点都被访问完为止。

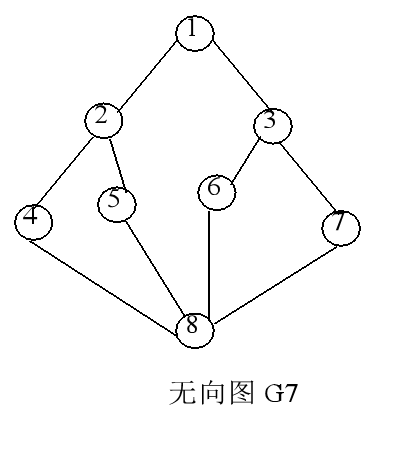

在无向图G7中，从顶点1出发的广度优先搜索遍历序列举三种为：

1, 2, 3, 4, 5, 6, 7, 8

1, 3, 2, 7, 6, 5, 4, 8

1, 2, 3, 5, 4, 7, 6, 8

1. 用邻接矩阵实现图的广度优先搜索遍历

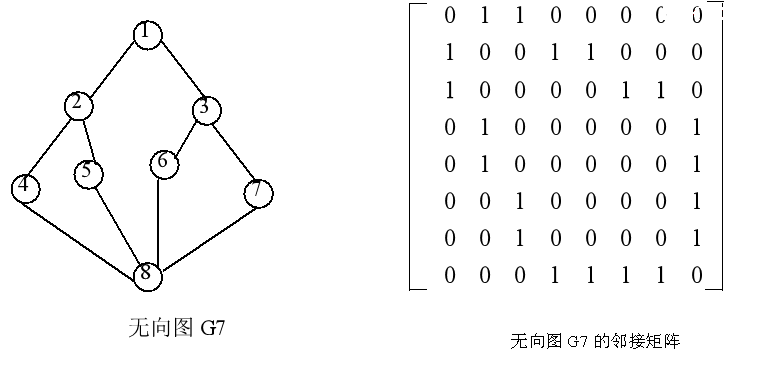

根据该算法用及图7-14中的邻接矩阵，可以得到图G7的广度优先搜索序列，

若从顶点1 出发，广度优先搜索序列为：1，2，3， 4，5， 6，7，8。

若从顶点3出发，广度优先搜索序列为：3， 1， 6， 7， 2， 8， 4， 5。

邻接矩阵存储时的宽度优先搜索算法：

void BFSM(MGraph G,int i)
{
    int j;
    Queue Q;  InitQueue(&Q);
    InQueue(&Q,i);
    printf("%5d",G.v[i]);  /*访问初始顶点v*/
    visited[i]=1;                  /*置已访问标记*/
    while(OutQueue(&Q,&i))
    {    /*若队列不空时循环*/
        for(j=0;j<G.vexnum;j++)
        {
            if (!visited[j] && G.A[i][j]==1)
            {
                visited[j]=1;
                printf("%5d",G.v[j]); /*访问v*/
                InQueue(&Q,j);     /*该顶点进队*/
            }
        }
    }
}

2. 用邻接表实现图的广序优先搜索遍历

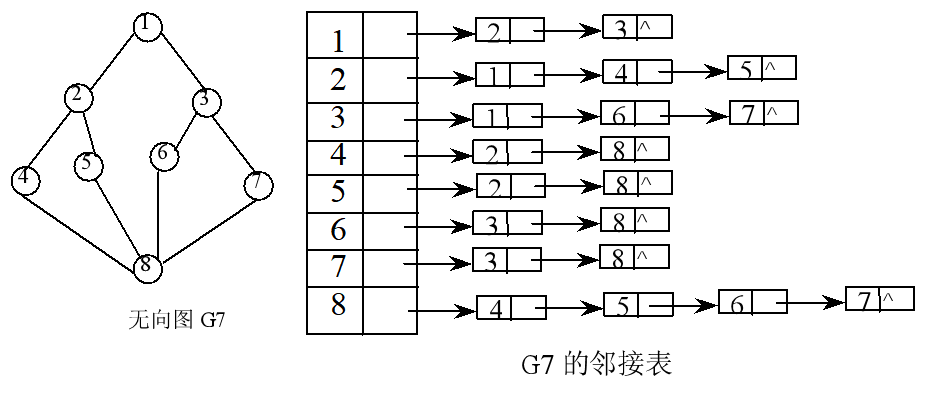

可以得到图G7的广度优先搜索序列，

若从顶点1出发，广度优先搜索序列为：1，2，3，4，5，6，7，8，

若从顶点7出发，广度优先搜索序列为：7，3，8，1，6，4，5，2。

邻接表存储时的宽度优先搜索算法：

void BFS(ALGraph G,int v)
{
    ArcNode *p; int x;
    Queue Q;  InitQueue(&Q); InQueue(&Q,v);
    printf("%5d",G.vertices[v].data);  /*访问初始顶点v*/
    visited[v]=1;        /*置已访问标记*/
    while(OutQueue(&Q,&x))
    {       /*若队列不空时循环*/

        p=G.vertices[x].firstarc;   /*与x邻接的第一个顶点*/
        while(p!=NULL)
        {
            if (visited[p->adjvex]==0)
            {   /*若未被访问*/
                visited[p->adjvex]=1;
                printf("%5d",G.vertices[p->adjvex].data);
                InQueue(&Q,p->adjvex);     /*该顶点进队*/
            }
            p=p->nextarc;            /*找下一个邻接点*/
        }
    }
}
