01、JVM 实战 - 运行时数据区

JVM运行时数据区

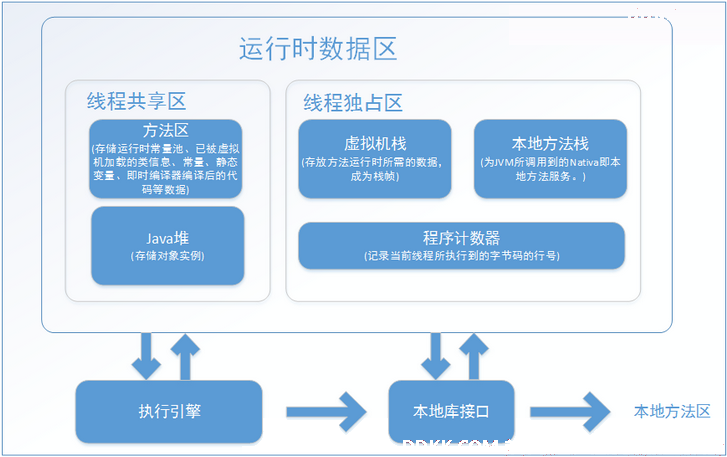

Java虚拟机在执行Java程序的过程中会把它所管理的内存划分为若干个不同的数据区域。这些区域都有各自的用途，已经创建和销毁时间，有的区域随着虚拟机进程的启动而创建，有些区域则依赖用户线程的启动和结束而创建和销毁。根据《Java虚拟机规范（Java SE 7）》的规定，Java虚拟机所管理的内存将会包括以下几个运行时数据区域，如下图所示：

线程私有的数据区

程序计数器

程序计数器（Program Counter Register）是一块较小的内存空间，它可以看做是当前线程所执行的字节码的行号指示器。在虚拟机的概念模型里（仅是概念模型，各种虚拟机可能会通过一些更高效的方式去实现），字节码解释器工作时就是通过改变这个计数器的值来选取下一条需要执行的字节码指令、分支、循环、跳转、异常处理、线程恢复等基础功能都需要依赖这个计数器来完成。
由于Java虚拟机的多线程是通过线程轮流切换并分配处理器执行时间的方式来实现的。在任何一个确定的时刻，一个处理器都只会执行一条线程中的指令。因此，为了线程切换后能恢复到正确的执行位置，每条线程都需要有一个独立的程序计数器，各个线程之间计数器互不影响，独立存储。
如果线程正在执行的是一个Java方法，那这个计数器记录的是正在执行的字节码指令的地址；如果正在执行的是Native方法，这个计数器值则为空（undefined）。
此内存区域是唯一一个在Java虚拟机规范中没有规定任何OutOfMemoryError情况的区域。
程序计数器是线程私有的，它的生命周期与线程相同（随线程而生，随线程而灭）。

Java虚拟机栈（Java Virtual Machine Stacks）

同样是线程私有，描述Java方法执行的内存模型：每个方法在执行的同时都会创建一个栈帧（Stack Frame）用于存储局部变量表、操作数栈、动态链接、方法出口等信息。一个方法对应一个栈帧。JVM是基于栈的，所以每个方法从调用到执行结束，就对应着一个栈帧在虚拟机栈中入栈和出栈的整个过程。

1、 局部变量表:存放了编译期可知的各种基本类型、对象引用和returnAddress类型（指向了一条字节码指令地址）其中64位长度long和double占两个局部变量空间，其他只占一个值得注意的是：局部变量表所需的内存空间在编译期间完成分配在方法运行的阶段是不会改变局部变量表的大小的；
2、 操作数栈:虚拟机把操作数栈作为它的工作区，程序中的所有计算过程都是在借助于操作数栈来完成的，大多数指令都要从这里弹出数据，执行运算，然后把结果压回操作数栈；

3、 动态连接:每个栈帧都包含一个指向运行时常量池中该栈帧所属方法的引用（指向运行时常量池：在方法执行的过程中有可能需要用到类中的常量），持有这个引用是为了支持方法调用过程中的动态连接；
4.方法出口: 当一个方法执行完毕之后，要返回之前调用它的地方，因此在栈帧中必须保存一个方法返回地址。
规定的异常情况有两种：1.线程请求的栈的深度大于虚拟机所允许的深度，将抛出StackOverflowError异常；2.如果虚拟机可以动态扩展，如果扩展时无法申请到足够的内存，就抛出OutOfMemoryError异常。
5.附加信息: 虚拟机规范允许具体的虚拟机实现增加一些规范里没有描述的信息到栈帧中，例如与高度相关的信息，这部分信息完全取决于具体的虚拟机实现。在实际开发中，一般会把动态连接，方法返回地址与其它附加信息全部归为一类，称为栈帧信息。

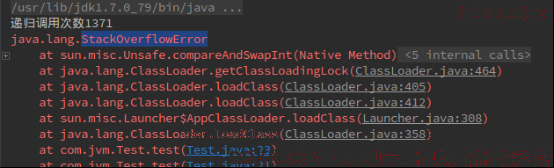

设置JVM参数”-Xss228k”（栈大小为228k）。没有终止条件的递归，执行结果如下图所示，JVM抛出StackOverflowError表示线程请求的栈深度大于JVM所允许的深度。

/**
 * -Xss228k，虚拟机栈大小为228k
 * Created by yulinfeng on 7/11/17.
 */
public class Test {
    private static int count = 0;

    public static void main(String[] args) {
        Test test = new Test();
        test.test();
    }

    /**
     * 递归调用
     */
    private void test() {
        try {
            count++;
            test();
        } catch (Throwable e) {     //Exception已经捕获不了JVM抛出的StackOverflowError
            System.out.println("递归调用次数" + count);
            e.printStackTrace();
        }
    }
}

本地方法栈（Native Method Stack）

本地方法栈和虚拟机栈类似，不同的是虚拟机栈服务的是Java方法，而本地方法栈服务的是Native方法。在HotSpot虚拟机实现中是把本地方法栈和虚拟机栈合二为一的，同理它也会抛出StackOverflowError和OutOfMemoryError异常。

所有线程共有的数据区

Java堆（Java Heap）

是Java虚拟机所管理的内存中最大的一块。由所有线程共享，在虚拟机启动时创建。
堆区唯一目的就是存放对象实例，乎所有的对象实例都在这里进行分配。堆可以处于物理上不连续的内存空间，只要逻辑上是连续的就可以。堆是垃圾收集器管理的主要区域。更好地回收内存。
堆中可细分为新生代和老年代，再细分可分为Eden空间、From Survivor空间、To Survivor空间。至于为什么这么分，这涉及JVM的垃圾回收机制，后面篇章详解，在这里不做叙述。
值得注意的是：在JIT编译器等技术的发展下，所有对象都在堆上进行分配已变得不那么绝对。有些对象实例也可以分配在栈中。
实现堆可以是固定大小的，也可以通过设置配置文件设置该为可扩展的。如果堆上没有内存进行分配，并无法进行扩展时，将会抛出OutOfMemoryError异常。

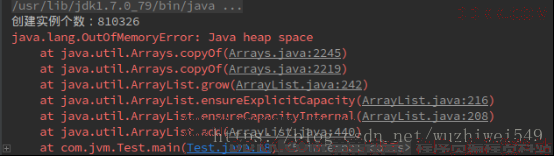

下面例子设置JVM参数” -Xms20M -Xmx20M“（前者表示初始堆大小20M，后者表示最大堆大小20M）。

import java.util.ArrayList;
import java.util.List;

/**
 * -Xms20M -Xmx20M 堆初始大小20M 堆最大大小20M
 * Created by yulinfeng on 7/11/17.
 */
public class Test {

    public static void main(String[] args) {
        List<Test> list = new ArrayList<Test>();
        int count = 0;
        try {
            while (true) {
                count++;
                list.add(new Test());   //不断创建线程
            }
        } catch (Throwable e) {
            System.out.println("创建实例个数：" + count);
            e.printStackTrace();
        }

    }
}

方法区（Method Area）

在HotSpot上也被称为“永久代”（Permanent Generation），呼应堆的新生代和老年代。方法区和堆的划分是JVM规范的定义，没有强制要求方法区必须实现垃圾回收，而不同虚拟机有不同实现，对于Hotspot虚拟机来说，将方法区纳入GC管理范围， JVM的垃圾收集器可以像管理堆区一样管理这部分区域，这样就不必单独管理方法区的内存，所以就有了”永久代“这么一说。
方法区和操作系统进程的正文段（Text Segment）的作用非常类似，它存储的是已被虚拟机加载的类信息、常量（从JDK7开始已经移至堆内存中）、静态变量、即时编译器编译后的代码等数据。对运行时常量池、常量、静态变量等数据做出了规定。
当方法区无法满足内存分配需求时，抛出OutOfMemoryError
现设置JVM参数为”-XX:MaxPermSize=20M”（方法区最大内存为20M）。

import java.util.ArrayList;
import java.util.List;

/**
 * -XX:MaxPermSize=20M 方法区最大大小20M
 * Created by yulinfeng on 7/11/17.
 */
public class Test {

    public static void main(String[] args) {
        List<String> list = new ArrayList<String>();
        int i = 0;
        while (true) {
            list.add(String.valueOf(i++).intern());   //不断创建线程
        }
    }
}

实际上对于以上代码，在JDK6、JDK7、JDK8运行结果均不一样。原因就在于字符串常量池在JDK6的时候还是存放在方法区（永久代）所以它会抛出OutOfMemoryError:Permanent Space；而JDK7后则将字符串常量池移到了Java堆中，上面的代码不会抛出OOM，若将堆内存改为20M则会抛出OutOfMemoryError:Java heap space；至于JDK8则是纯粹取消了方法区这个概念，取而代之的是”元空间（Metaspace）“，所以在JDK8中虚拟机参数”-XX:MaxPermSize”也就没有了任何意义，取代它的是”-XX:MetaspaceSize“和”-XX:MaxMetaspaceSize”等。

运行时常量池（Runtime Constant Pool）

它是方法区的一部分，Class文件中除了有类的版本、字段、方法、接口等描述信息外，还有一项是常量池（Const Pool Table），用于存放编译期生成的各种字面量和符号引用。并非预置入Class文件中常量池的内容才进入方法运行时常量池，运行期间也可能将新的常量放入池中，这种特性被开发人员利用得比较多的便是String类的intern()方法。

当方法区无法满足内存分配需求时，抛出OutOfMemoryError

直接内存

直接内存（Direct Memory）并不是虚拟机运行时数据区的一部分，也不是Java虚拟机规范中定义的内存区域。但是这部分内存也被频繁使用，而且也可能导致OutOfMemoryError异常出现。
在JDK 1.4 中新加入了NIO（New Input/Output）类，引入了一种基于通道（Channel）与缓冲区（Buffer）的I/O方法，它可以使用Native函数库直接分配堆外内存，然后通过一个存储在Java堆中DirectByteBuffer对象作为这块内存的引用进行操作。这样能在一些场景中显著提高性能，因为避免了在Java堆和Native堆中来回复制数据。

import sun.nio.ch.DirectBuffer;

import java.nio.ByteBuffer;

public class Main {

    public static void main(String[] args) throws InterruptedException {
        System.out.println("Hello World!");
        ByteBuffer bb = ByteBuffer.allocateDirect(1024 * 1024 * 128);
        Thread.sleep(10000);
        ((DirectBuffer)bb).cleaner().clean();
        Thread.sleep(10000);
    }
}

堆外内存，其实就是不受JVM控制的内存。相比于堆内内存有几个优势：
1减少了垃圾回收的工作，因为垃圾回收会暂停其他的工作（可能使用多线程或者时间片的方式，根本感觉不到）
2加快了复制的速度。因为堆内在flush到远程时，会先复制到直接内存（非堆内存），然后在发送；而堆外内存相当于省略掉了这个工作。
而福之祸所依，自然也有不好的一面：
1堆外内存难以控制，如果内存泄漏，那么很难排查
2堆外内存相对来说，不适合存储很复杂的对象。一般简单的对象或者扁平化的比较适合。
